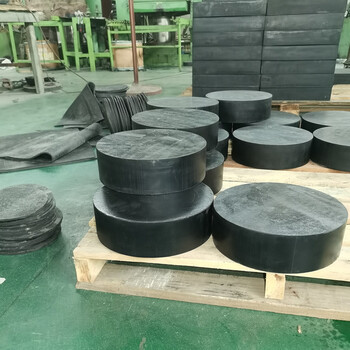

橡膠減震支座性能
1 網架橡膠四孔減震支座具有豎向承載和在外力作用下豎向轉角,抗水平剪切的功能。

2,本系列支座不存在水平位移,主司豎向減震之功能；因有螺栓限位,不考慮支座的水平剪切。

3,該支座適用于產品結構簡單,易于安裝,更換和養護,造價較低。

支座的力學性能指標按交通部JT/T4-2014新標準執行。

支座的力學性能指標按交通部JT/T4-2014新標準執行。

橋梁板式橡膠支座 陸韻橡膠支座性能 項目 指標

極限抗壓強度Ru(Mpa) ≥70

實測抗壓彈性模量E1(Mpa) E±E×20%

實測抗剪彈性模量G1(Mpa) G±G×15%

實測老化后抗剪彈性模量G2(Mpa) G1±G1×15%

實測轉角正切值ranθ 混凝土結構 ≥1/300

鋼結構 ≥1/500

橋梁板式橡膠支座 陸韻 圓形橡膠支座 性能 常用支座參數

許用承壓力kN 300 400 500 600 700 800 900 1000 1500 2000 2500 3000 3500 4000

平面尺寸 a×b 210×230 230×230 230×260 260×260 260×290 290×290 290×420 310×420 420×420 420×550 550×550 550×620 620×620 620×700

支座高度h 50 60 70 70 70 75 75 80 90 100 130 150 150 150

形狀系數s 9.45 9.6 10.65 7.8 8.25 8.16 10.35 10.42 8.9 10.45 9.4 9.36 9.48 10.5
橋梁板式橡膠支座 陸韻 圓形橡膠支座 性能 支座分類
? ? ? ?橡膠支座的分類和板式支座的分類是一樣，按不同的適用溫度可分為：
? ? ?1）氯丁膠型：適用溫度-25℃~+60℃
? ? ?2）天然膠型：適用溫度-40℃~+60℃
? ? ?3）三元乙丙膠型：適用溫度-45℃~+60℃
橋梁板式橡膠支座 陸韻 圓形橡膠支座 性能 板式橡膠支座的安裝注意事項
1、矩形支座短邊應與順橋方向平行安置，以利梁端轉動若需要長邊平行于順橋向，有通過轉角驗算。
2、圓形橡膠支座各向同性，安裝時無需考慮方向性，只需將支座圓心同設計位置中心點相重合即可。
3、使用普通板式橡膠支座一般設有固定端與活動端之分，使用等高度支座時，上部構造的水平位移由同一片兩端支座的剪切變形共同完成，一個承擔一半，也可用厚度較小的橡膠支座作固定支座。
4、橡膠支座安裝以春秋季節（年平均溫度時）進行為佳。如在或***低氣溫時安裝，為避免支座發生過大的剪切變形，過去曾提出兩種方法：一是到年平均氣溫時頂起主梁，將支座調整到中主位置；二是在安裝時根據當時氣溫計算使支座產生顧變位。前者在鐵路橋梁上使用尚可，可公路橋梁上很難動量守恒定律；后者現場施工技術難度很高，難于掌握。有一較簡單的方法可供選擇若預計不可能在年平均氣溫時安裝，則可設計選區用橡膠支座時可適當增高支座高度，使其在極端高低溫安裝時，上部結構的位移量靠橡膠支座的剪切變形來完成，這樣可在任何氣溫條件下安裝橡膠支座，剪切變形都能控制在允許范圍內，并無需額外特殊的施工手段。衡水
