產品別名 |
抗震球形支座,雙向盆式支座 |
面向地區 |

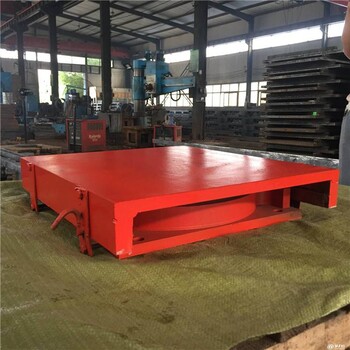

GPZ1.0SX盆式橡膠支座 抗震球形支座 按圖紙定做 眾拓路橋
溫馨提示：由于市場價格浮動影響，以上產品價格、屬性僅供參考。具體詳情請咨詢客服， 真誠期待與您的合作??！
盆式支座工作原理
1、工作原理
盆式橡膠支座是利用被半封閉在鋼制盆腔內的彈性橡膠體，在三向受力狀態下具有流體性質的特點，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所受的剪切應力不再由橡膠塊全部承擔，而間接作用于鋼制底盆及四氟板與不銹鋼板之間的滑移上。從試驗得到的數據來看，橡膠體處于三向約束狀態時的抗壓彈性模量比無側向約束的抗壓彈性模量增長了近20倍，因而支座承載能力大為提高，解決了普通橡膠支座承載力低的局限性，所以盆式橡膠支座是能滿足大的支承力、大的水平位移、大的轉角要求的新型產品。
2、構造特點
盆式支座由上支座板（包括頂板和不銹鋼滑板），聚四氟乙烯滑板，中間鋼板，黃銅密封圈，橡膠板，底盆，地腳螺栓等組成。單向活動支座沿活動方向有導向擋塊，固定支座不設四氟滑板及不銹鋼滑板。
3、性能特點
a、采用不銹鋼板與四氟板的平面滑移做為支座的滑移面，摩擦系數低，承載能力大，豎向變形小，耐磨耗，抗腐蝕能力強。
b、支座構造簡單，重量輕，價格比鑄鋼支座低，具有明顯的經濟效益。
C、建筑高度低，對橋梁的結構設計非常有利。
d、使用養護簡便。
