預制艙二次屏柜布置要求
1）二次屏柜尺寸統一為2260×800×600mm；通信屏柜尺寸統一為2260×600×600mm。
2）屏柜門軸設置在右手側（面對屏柜），柜門打開角度應方便整裝置更換及安裝。二次線纜通道應采用金屬線槽，考慮抗干擾以及防電磁屏蔽措施。
3）屏柜底部預留線纜進出孔，強弱電應分開。艙體進出線電纜為底部鋪設方式時，應布置在防靜電地板與艙體地板之間，并安裝走向槽。預制艙內的一、二次線纜的敷設需有的線纜通道，且相互立、密閉。
4）艙內屏柜外觀統一，屏柜名稱、廠家名稱等標識的位置、字體、高度應全部保持一致。

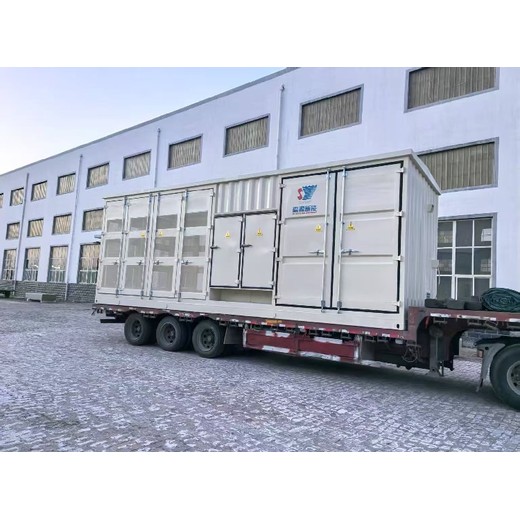

預制艙式設備由預制艙體、設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，以箱房形式整體運輸至工程現場安裝。預制艙體，采用鋼結構箱房，艙內根據需要配置消防、安防、暖通、照明、通信、智能輔助控制系統、集中配線架（艙）等輔助設施，其環境應滿足變電站設備運行條件及變電站運行調試人員現場作業要求。

預制艙技術特點
預制艙了變電站“標準化設計、預制艙生產廠家工廠化加工、裝配式建設”全新建設模式。新的建設模式：減少占地面積、節約環境資源、降低基建投入成本，同時有效縮短了智能變電站的建設、調試周期，實現建站；新的建設工藝：模塊化設計，方便拆裝組合；可以更換設備，易于建立檢修元件庫，減少備用間隔投資；通用工藝，簡化裝配，節能環保，提高現場施工效率，同時又確保了工程實施的安全和質量水平；新的自動化技術：提升了變電站的總體智能化水平，提高了變電站的安全可靠性，進一步凸顯了變電站工業設施的定位，為智能電網的綠色、健康發展奠定了堅實基礎。

預制艙整體要求
1.預制艙艙體應具有一定的機械強度和剛度。在起吊、運輸和安裝時不會變形或損傷，不會因起吊運輸對艙體內設備造成的影響；具備良好的抗震性能和抗風性能。
2.預制艙整體防護等級不低于IP43，具備防塵、防潮、防凝露的效果；艙體內部采用鋼板及阻燃絕緣隔板嚴格分成各個隔室， 各個隔室之間的防護等級為IP40。
3.預制艙應具有良好的防腐性能，艙體在40年內不銹蝕，其他艙體附件應達到同等的使用壽命水平。


預制艙艙體底架由型鋼焊接而成，艙體骨架為焊裝一體式結構，主要鋼材材質應選用碳素結構鋼，屈服強度不小于235MPa，應有足夠的機械強度和剛度，在起吊、運輸和安裝時不會產生變形，GB17467《高低壓集成式變電站》防沖擊試驗要求，并耐受以下的負荷和撞擊：
a)頂部負荷：小值為2500N/㎡（樹立負荷或其他負荷）；鋼結構的頂部載荷為：0.85KN/㎡。
b)在面板、門和通風口上的外部機械撞擊：外部機械撞擊的撞擊能量為20J，對應的防護等級為GB/T20138的IK10。
2預制艙框架及頂蓋均采用冷軋鋼板，框架鋼板厚度不得小于2.5mm；門和頂蓋鋼板厚度不得小于2mm；底板厚度不得小于3mm

預制艙艙體的密封與通風處理
1）艙體密封均需采用硅橡膠或三元乙丙材料制作的密封條，高壓和低壓的進出線電纜孔采用方便于密封的敲落孔，并在艙體內隨機配置敲落孔用密封膠圈。
2）廠家應該解決好艙體密封和自動排風的矛盾，排風要進行多道防塵處理，防塵網應方便拆裝和清洗。
3）排風的風機采用進口、命、免維護軸流式風機；風機的數量應滿足排風和除濕的要求。
