方閘門產品概述:

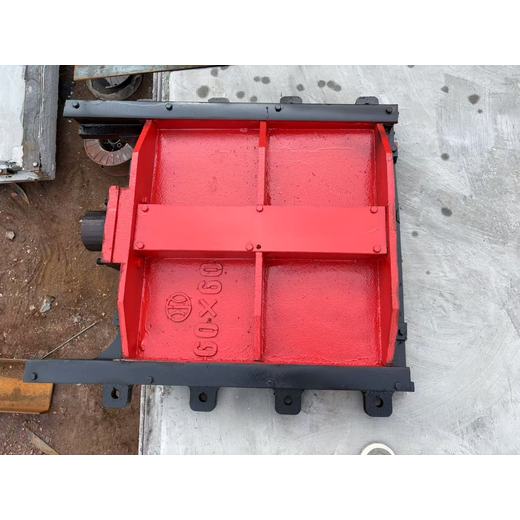

1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳

動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由 灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。

3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

4.品種規格,適應性廣。

5.與啟閉機配套使用,閘門為工作部分,啟閉機為閘門開啟與關閉的執行部分,啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉,驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動,從而開啟或關閉閘門,達到 水、關水或調節水位的目的。

液壓翻板閘門在使用過程中應注意以下幾點

1、操作者熟悉液壓元件控制機構的操作要領;熟悉各液壓元件調節旋鈕的轉動方向與壓力、流量大小變化的關系等,嚴防調節錯誤造成事故。

2、泵啟動前應檢查油溫。

3、液壓油要定期檢查、更換。對于新投入使用的液壓設備,使用3個月左右即應清洗油箱,更換新油。以后應按設備說明書的要求每隔半年或一年進行清洗和換油一次。

4、使用中應注意過濾器的工作情況,濾芯應定期清理或更換。

設備若長期不用,應將各調節旋鈕全部放松,防止彈簧產生 變形而影響元件的性能。

液壓翻板閘門的啟閉系統的工作是在封閉的管道和殼體中進行的,無法從外部觀察,因此安裝和測量都不夠方便,同時其對故障敏感,因此液壓傳動系統的故障率較高,且出現故障難以查找原因。此外,液壓翻板閘門作為液壓系統的組成部分之一,其故障往往與整個系統有關。作為動力元件,液壓翻板閘門產生故障往往對生產的影響較大。液壓翻板閘門故障主要表現為:

液壓翻板閘門動作不靈表現為不能動作,動作速度達不到規定值,爬行、運行中不正常響動和緩沖作用不好等。對于不能動作和速度達不到規定值,如果缸內壓力不達標,則原因為內泄漏過大或液壓回路存在故障,若壓力符合規定,則原因主要是設計結構的問題。爬行現象是液壓翻板閘門***常見的故障之一。爬行現象即液壓翻板閘門運動時出現跳躍式的時停時走的運動狀態,這種現象在低速運動時***容易發生。產生爬行的主要原因是缸內存有空氣,液壓翻板閘門工作前充分排除缸內空氣。不正常響聲主要是由于相對運動的表面摩擦產生,金屬面的潤滑油面破壞或者接觸壓力過高都會產生摩擦聲。此外,緩沖作用不好也會在緩沖過程中產生爬行。緩沖作用不好還表現為緩沖過度和緩沖失效。
