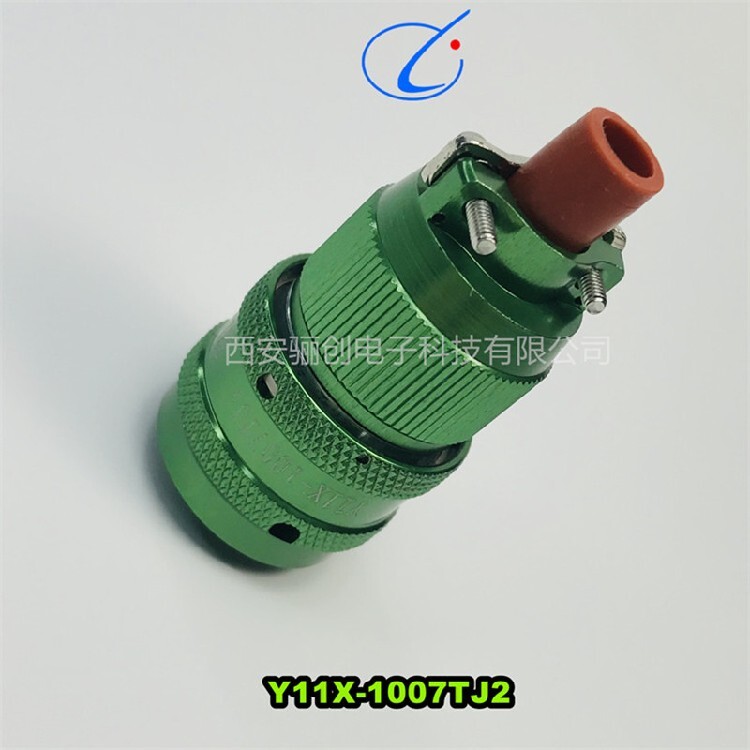

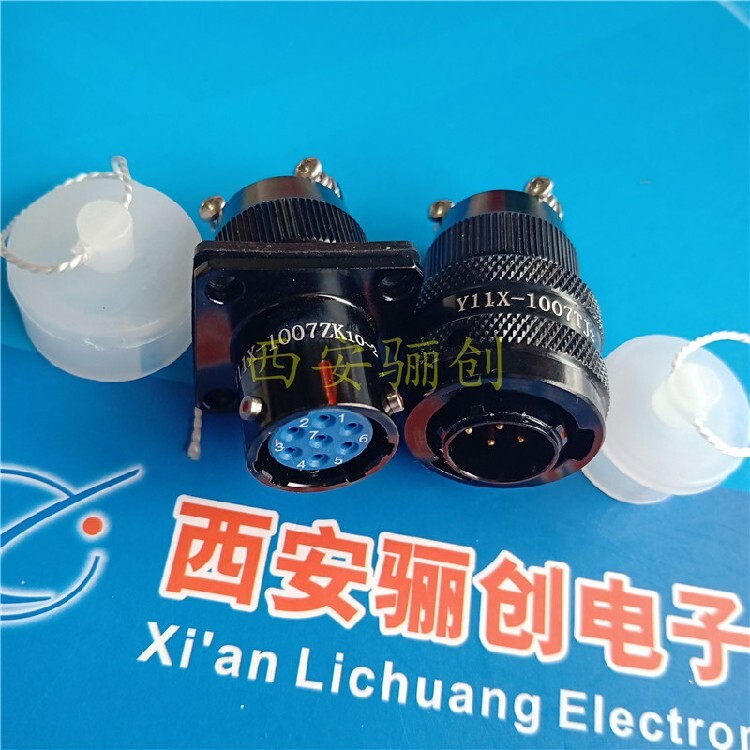

Y11系列圓形密封電連接器
Y11系列圓形電連接器適用于戰略戰術武器系統、航天衛星系統、航空航海運輸工具、地面發射和接收系統、高能高熱工業系統、通訊和測試系統、工交電力系統等的電訊號連接。
本產品是具有快速連接和快速分離、體積小、重量輕等諸多優點的內卡口式鎖緊的圓形電連接器。接觸件為焊接式，殼體有屏蔽和非屏蔽兩種，有一般密封和高真空、高壓密封，還具有防塵和防雨的性能。插座密封有灌膠密封和玻璃封結二種類型，安裝方式有法蘭盤式、螺母固定式以及穿墻式等。
電氣性能
●接觸件特性
插配直徑 φ1 φ1.5
額定工作電流(A) 5 10
焊杯孔徑 φ1.4 φ1.4
材 料 銅合金 鐵合金 銅合金 鐵合金
接觸電阻（mΩ） ≤5 ≤15 ≤3 ≤10
●絕緣電阻： MΩ
標準大氣條件 潮濕條件 淋雨條件 高溫條件
≥3000 ≥20 ≥20 ≥500
●耐電壓： Vrms
標準大氣條件 低氣壓條件 濕熱條件
AC 1500 AC 200 AC 500
● 外殼間電連續性：
外殼導電性不大于200mΩ
●電磁干擾（P類）： 800MHz時，低衰減45dB
環境性能
● 工作溫度： -55℃～+125℃
● 工作氣壓： 101.33kPa～4.39KPa
● 相對濕度： （40±2）℃時相對濕度90%～95%
● 耐 鹽 霧： 48h（P類、X類、P*類、H類）、96h（S類）、500h（D類）
●
淋 雨： 降雨量5mm/min
●密
封性：灌膠密封插座 0.2Mpa
代號 Y 11 X Ⅱ - 20 41 Z J 10 - 2
序號 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 圓形電連接器
② 設計序號
③ 類別號：X-橡膠密封,H-玻璃封結（插座）,P-屏蔽膠封,P*-S-銅殼體膠封,D-不銹鋼殼體膠封
④ 絕緣安裝板位置變換號：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，Ⅰ號位不標識
⑤ 殼體號：08、10、12、14、16、18、20、22、24
⑥ 芯數：4、5、7、8、10、12、16、19、21、26、32、41、55、61
⑦ 電連接器類別：T-插頭，Z-插座
⑧ 接觸件類型：J-插針，K-插孔，S-穿墻式插針孔
⑨ 插座安裝方式：10-方形法蘭盤式，11-圓形法蘭盤式，14-螺母固定式
⑩ 電纜罩形式：2-夾線板式
? 一般情況下Y11X為鋁合金黑色外殼，Y11P為鋁合金銀白色外殼，Y11S為銅合金外殼，Y11H為玻璃燒結密封插座
注：⑨-插座安裝方式標志只有插座有，插頭無該標志。
