供應商	晟諶精密機械（上海）有限公司店鋪
認證
報價	人民幣 3200.00元每臺
品牌	晟諶
產地	蘇州
材質	20CrMnTi
關鍵詞	高精密凸輪分割器,分割器廠家,南京80DT分割器,80DT-10-270
所在地	上海市奉賢區

產品詳細介紹

南京80DT-10-270高精密凸輪分割器|晟諶分割器廠家

DT型號有80DT 110DT 140DT 180DT 210DT 250DT 350DT 438DT

DT系列分割器能夠承受大的負載及垂直徑向壓力，輸出端有一凸起的小靜止法蘭盤，方便固定由中空穿過來的水管或電纜線等；旁邊凸起旋轉的蘭連接緊固大型轉盤式傳動件，更好的滿足了客戶的多種需求。特點：此系列機種的尺寸設計特性與法蘭型功能相似，于驅動運轉上可承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心軸，可將動力源的電、油、氣管路置于空心孔內，此系列機種廣泛應用于重負荷、直接自動化設備的各類機械及產業機械等，作同步自動化間歇驅動。分割精度，高速精密耐磨損壽命長，凸輪分割器的基本原理：

凸輪分割器的設計方案是安裝在鍵入軸上的凸輪，與固定不動在輸出軸的分度盤上的滾針軸承齒合。以軸向置入在分度盤圓上表面的滾針軸承，與凸輪相對的斜坡作線形觸碰。當鍵入軸旋轉時，凸輪依照給出的偏移曲線圖旋轉，分度盤2組滾針軸承，騎在凸輪的平行線處時，即在靜態數據范疇內，滾針軸承旋轉，但分度盤自身并不旋轉。凸輪旋轉到曲線圖部位時，一般由2個凸輪滾子軸承觸碰變換為三個凸輪滾子軸承觸碰，便于輸出軸的旋轉可勻稱文功傳送到輸出軸。假如在凸輪表面和滾針軸承中間有不滑順狀況，則會危害凸輪分割器。根據旋轉支撐點輸出軸的偏心套，和調節鍵入軸和輸出軸中間的間距，可清除旋轉不滑順的狀況。根據調節預負載，來貼近滾針軸承和凸輪的延展性區，進而提升凸輪分割器剛度。在室內空間聯接二點有成千上萬的曲線圖。

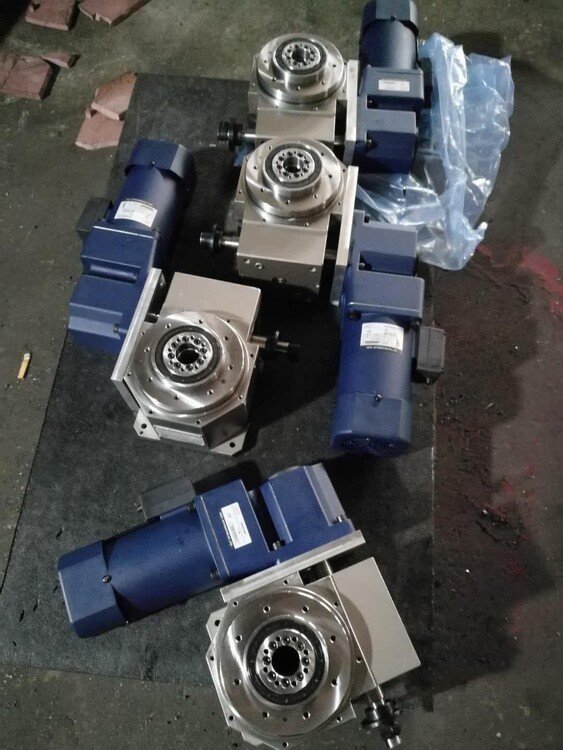

31170700-2.jpg@750w_750h_90Q

伴隨著機床制造行業自動化技術的普及化，分割器在機床制造行業也獲得了普遍的運用：1、進一步加速機床產品產業結構調整。縮小低擋、一般產品生產制造；取代落伍、環境污染、高能耗產品；發展科技含量和經濟附加值高的產品；由出示單機版向出示成套設備成線機器設備方位發展等。2、進一步健全全產業鏈。增加扶持政策幅度，提升數控機床機床產業鏈發展短板，全力發展數控系統和作用部件間歇性凸輪軸分割器，提升數控系統、作用部件在產業鏈中的比例；激勵發展數控刀片、繁雜數控刀片、高精密檢儀、高1檔模具耐磨材料和超硬材料及工藝品。

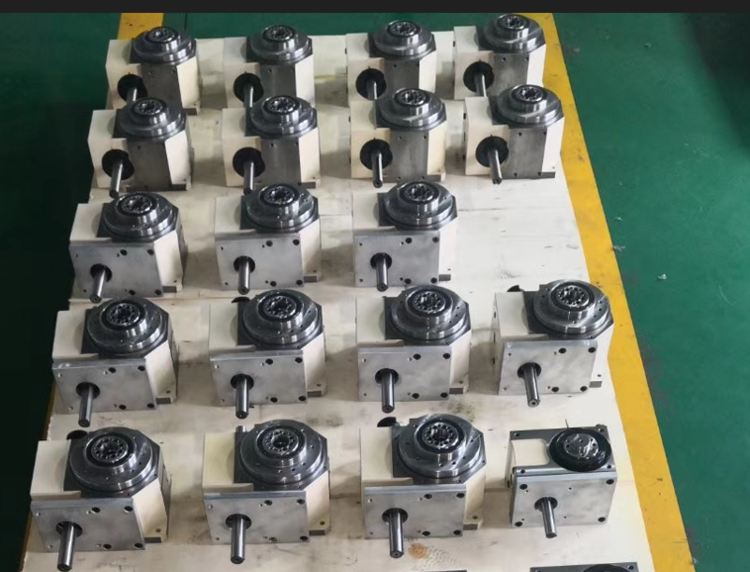

31170700-3.png@750w_750h_90Q

特點：

1，具有固定中空軸特性，適合自動化組立運用。

2，可承載較大直徑的盤面，適用較大負荷之回轉臺式圓盤驅動場合。

3、只適合水平安裝，無法垂直及倒立安裝，驅動運轉上可承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣管路置于空心孔內，此系列機種廣泛應用于重負載、直接自動化設備之各類機構及產業機械，作同步自動化間歇驅動。

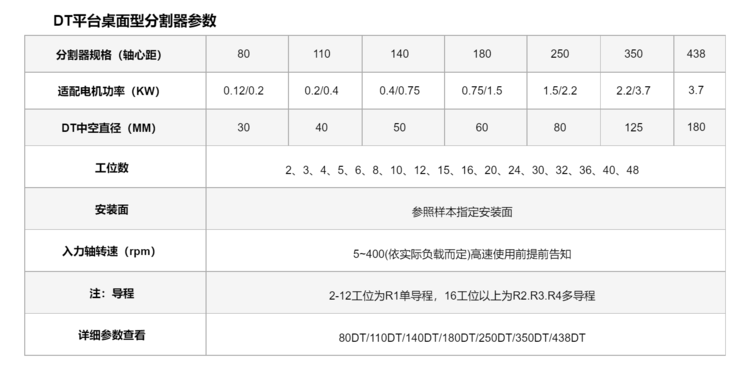

80DT分割器參數圖

晟諶精密機械（上海）有限公司介紹

晟諶精密機械（上海）有限公司致力于高精密傳動部件的研發，生產，銷售。主要經營凸輪分割器，行星減速機，中空旋轉平臺，諧波減速機，AGV驅動輪減速機，引進國內外的加工設備、加工工藝、檢測手段，并與高等院校合作，吸收國外技術、經驗，加工出的傳動產品精度高，壽命長，定位準確，受到用戶的普遍好評。此產品用于制藥機械、煙草機械、印刷機械、食品包裝機械、玻璃機械、電子設備制造、電器制造裝配、自動化生產流水線，機床加工中心等各種自動化機械上，同時該產品具有、、高速度、高耐久、運轉穩等顯著優點。我公司同時也代理臺灣潭子，德士分割器，世協行星減速機，精銳 YYC高精密齒輪齒條。期待您的來電

所屬分類：機床配件/附件/分度盤/分度頭

本文鏈接：http://m.eat023.com/sell/info-s22tgbfs8e9849.html

關于晟諶精密機械（上海）有限公司
商鋪首頁| 更多產品| 聯系方式| 黃頁介紹

主營產品: 分割器,行星減速機,凸輪分度盤,第四軸凸輪滾子分度盤

公司致力于以科研為先導，在產品設計上大力引用高新技術，藉助國內外同行的先進技術理念，在產品制造上不斷引進國際最先進的加工、檢測設備做為質量人口保障，投入巨資購置五軸聯動加工中心，弧面凸輪磨削加工中心等專業生產設備。產品規格齊全，目前已擁有心軸型（DS）、法蘭型（DF）、平臺桌面型（DT）、超簿平臺桌面型（DA）、平板共軛型（PU）、圓柱型（BU）等系列產品。并可以按客戶的不同要求、針對特殊用途之機種，做最迅速而高適應性的設計與制造。
