產品詳細介紹

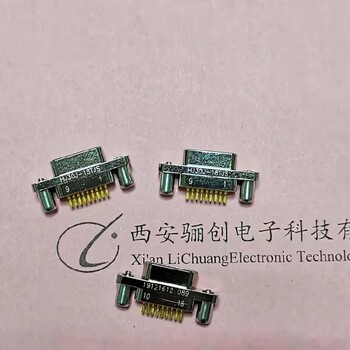

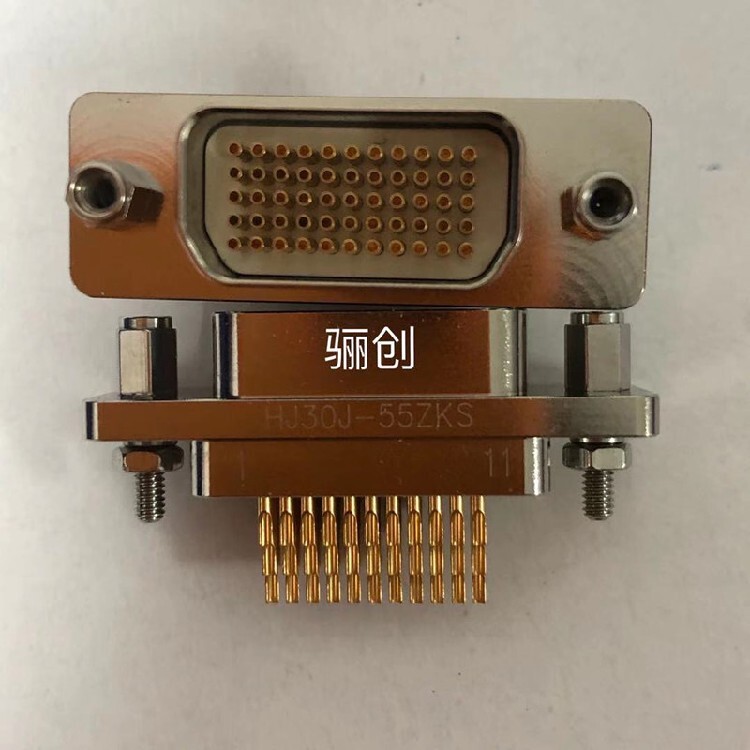

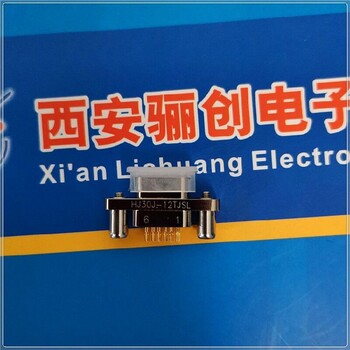

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》

產品詳情：
Y50EX-22系列詳細型號：
Y50EX-2221TK2/ZJ10????21芯*1.6mm????????????????????
Y50EX-2255TK2/ZJ10???? 55芯*1.0mm??????????????
備注：
Y50EX:表示產品設計序列號。
22??? :表示鋁合金外殼號。
21??? :表示接觸件數量即芯數
TK2? :表示插頭裝插孔，尾部形式為電纜夾線板式，另外還有TK1，TK3,TK4,TK5,TK6可供選擇，含義請參考下圖的電纜安裝示意圖。
ZJ10 :表示方形法蘭式插座裝插針，另外還有ZJ11，ZJ14可供選擇.

訂貨說明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號，安裝插座的開孔尺寸也就是14mm左右，另外還有18號、22號、24號27號、30號、33號、36號，39，數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座，此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量，也就是通俗講的航空插頭的芯數或針數，具體的組合請參考以下資料中的（XCA系列接點排列圖）。
Z1表示鍍金的插針，此處還可以是（K1鍍金的插孔）詳細請參考以下資料中的（XCA系列型號代號及意義）。
P1表示尾部的結構形式和航空插頭的表面處理顏色，此處還可以有很多代號，詳細請參考以下資料中的（XCA系列型號代號及意義）。
綜合上面的注解，范例中斜線前部分的含義就是：XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針，插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解，范例中斜線后部分的含義就是：XCE系列外殼號為14的插頭內裝3根鍍金插孔，插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。

該產品符合GJB101A-97標準，且同一電流系列的插頭、插座可互配。
該產品采用卡口連接，快速連接，耐環境好，適用于大電流電源系列的連接。
產品標記代號

1、主稱代號：Y-圓形電連接器
2、設計序號：50-序號
3、類別號：D-代表電源系列產品
4、結構形式：X-普通焊接式、P-焊接屏蔽膠封
5、殼體號:12、14、16、18、20、22、24、32、D4
6、芯數：絕緣安裝板孔位排列號
7、插頭插座類別：T-插頭，Z-插座
8、接觸件類別：J-插針，K-插孔
9、插座安裝方式：10-方形法蘭盤 11-圓形法蘭盤 14-螺帽拼緊式
10-2—方形蘭盤帶電纜罩 S-穿墻座
插頭形式：1-接地壓緊式 2-夾線板式 3-簡封式 4-防波抗拉式
10 5-90°彎頭式、F-防水式、8-屏蔽夾線板式
11、絕緣安裝板位置：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ ，其中 Ⅲ不寫出

使用環境條件
工作溫度：-55℃～+125℃
相對濕度：溫度40±2℃時達90%～95%
工作氣壓：101.33KPa～1.33Pa
振動：振頻為10HZ～2000HZ，加速度196m/s2
沖擊：加速度980.7 m/s2
碰撞：加速度392 m/s2
抗電強度：交流1500V
氣密性：普通插座不大于6×10-2Pal/s

電氣特性

接觸件特性
接觸對直徑 ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下不小于3000MΩ
高溫條件下不小于3 MΩ
潮濕條件下不小于100 MΩ

壽命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

特點
1、五健槽系統可防誤插，正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘?shù)泥?，表示插頭到位、連接器鎖緊。

防誤插
在絕緣體外圍上開有不同角度的鍵槽，可以按使用方需要由生產方轉位裝配、相同規格插頭插座不會誤插。以使相同品種規格的相同裝配序號對應的插頭插座能插入，不同裝配鍵序號對應的插頭和插座不能插入。鍵的轉位角如表，角度位置如圖：

標記代號四個鍵槽安裝母Ⅰ 與主鍵Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
絕緣安裝板的孔位排列
Y50DX絕緣安裝板孔位排列從插合面看插針絕緣安裝板孔位
