霍爾轉速傳感器HD-1524NA/磁性接近開關利用霍爾集成與PC功率輸出器件裝置，在大電流磁場或磁鋼磁場的作用下，能測量頻、工頻，直流等各種波形電流，精度較，電壓范圍寬，功耗小，輸出功率大，廣泛應用在速計數，測電流頻率，測速，編程，位置各種測量領域。
霍爾傳感器是一種能實現磁電轉換的傳感器，用它們可以檢測磁場及其變化?；魻杺鞲衅骶哂性S多優點，它們的結構牢固，體積小，壽命長，安裝方便，功耗小，頻率高，耐震動，不怕灰塵、油污及鹽霧等的污染或腐蝕。霍爾開關器件具有無觸點、輸出波形清晰、無抖動、位置重復精度高等優點。
應用實例及電路
（1）霍爾電勢E=KIB/d，在實用中k I d值都是固定的，E是B的線性函數，即把磁通量，由于線性霍爾集成電路的輸出電量隨其檢測的磁感應強度而線性變化，所以用微安計即可測得磁場的斯量。
（2）由于電場的存在必然產生磁場，同樣地可以用線性霍爾IC來對交直流電流的變化進行檢測。如圖8磁鐵芯有一缺口，其上有線圈并通有檢測電流，這時線圈產生的磁場即可被芯隙處的線性霍爾IC感測同時輸出指示。利用這種方法還可進行過流，過壓及欠壓保護，其中霍爾IC亦可使用開關型的。
（3）在兩塊不同的極性的磁鐵中心的磁感應強度為零，放置其中的線性霍爾IC產生偏離某一側的位移時，霍爾IC的輸出電壓將與其位移量成正比，所以通過這種方法可測量使桿梁位移的力的大小。
（4）霍爾IC在無刷直流電機中代替電刷起電流換向作用，它克服了使用電刷所引起的噪聲大，易磨壞，壽命短等缺陷，其中R是無刷電機的磁鐵轉子?；ハ啻怪钡闹睆椒较蛏系腍1，H2是兩塊霍爾線性IC，它們分別控制四個能依次給定子線圈L1-L4提供電流的晶體管。
(5) 測量轉數的方法如圖11所示。把小磁鐵固定在旋轉體上，每轉一周霍爾IC便輸出一個脈沖，用計數器測量脈沖數便可得轉數，單位時間內的轉數即轉速。
（6）圖12為霍爾液位控制方法。在浮子上固定一磁鐵，當液位上升，磁鐵靠近霍爾開關集成電路A時，A的狀態翻轉，控制電路使水泵停止工作，當池中液位下降使浮子上磁鐵作用于霍爾開關B時，控制電路使水泵工作。
（7）無觸點電位器的應用電路如圖13所示?；魻柧€性IC與雙基極二極管組成一張弛震蕩器，該震蕩器輸出脈沖的形成及兩個脈沖的間隔取決于霍爾IC的輸出電壓，用霍爾IC來控制雙向可控硅的導通角，可以起到調功的作用。
（8）汽車電子點火器電路如圖14所示。當汽車的起動磁鋼作用于霍爾IC時，開關型IC即輸出低電平，V1，V2突然截止，儲存于L中的磁能在L，C2槽路產生震蕩，形成約200V的交變電壓，又經整個L升壓產生15kV以上的壓，生成電火花，點燃汽車汽缸中的燃油。
（9）無觸點交流開關如圖15所示。當磁鐵靠近霍爾開關IC時，SCR截止；磁鐵離開后，單向可控硅導通，負載繼續工作。
（10）無線防盜報警器如圖16所示。門窗上的小磁鐵靠近霍爾開關IC時，IC輸出低電平，V因無扁置而截止；但當門窗發生位移時，小磁鐵與IC分離，V通過R2獲得偏置，電路起振，向外發出無線電報警信號。
霍爾開關選型：
| 分 類 | 靜 電 電 容 式 接 近 開 關 | 可逆計數器 | |||||
| 特 點 | 采用ＩＣ定位精度、防水、耐震、反應速度快 | ||||||
| 外 形 編 號 | HA | HB | HC | HD | HL | ||
| 外 觀 尺 寸 | ф6.5 | M8 X 1 | M12 X 1 | M18 X 1 | M18 X 1 | ||
| 檢 測 距 離 | 7mm | 8mm | 10mm | 15mm | 10mm | ||
| 額定 工作電壓 | 10-30V DC 0-250V AC | 10-30V DC 0-250V AC | 10-30V DC 0-250V AC | 10-30V DC 0-250V AC | 4-30V DC 0-250V AC | ||
| 可 檢 物 體 | 永磁體 | 永磁體 | 永磁體 | 永磁體 | 永磁體 | ||
| 響 應 頻 率 | ≥20KHZ | ≥20KHZ | ≥20KHZ | ≥20KHZ | ≥20KHZ | ||
| 外 殼 材 料 | 金屬鍍鉻 | 金屬鍍鉻 | 金屬、塑料 | 金屬、塑料 | 金屬、塑料 | ||
| 工作 環境溫度 | －25℃ ～ 85℃ | －25℃ ～ 85℃ | －25℃ ～ 85℃ | －25℃ ～ 85℃ | －25℃ ～ 85℃ | ||
| 防護等級ＩＥＣ | IP67 | IP67 | IP67 | IP67 | IP67 | ||
| 絕 緣 電 阻 | 50MΩ以上 | 50MΩ以上 | 50MΩ以上 | 50MΩ以上 | 50MΩ以上 | ||
| 具 備 型 號 Ｄ Ｃ 型 | ＮＰＮ | ?！ ￠_ | HA-0724NA | HB-0824NA | HC-1024NA | HD-1524NA | HL-1024NA |
| ?！ ￠] | HA-0724NB | HB-0824NB | HC-1024NB | HD-1524NB | HL-1024NB | ||
| 一開一閉 | HC-1024NC | HD-1524NC | |||||
| ＰＮＰ | ?！ ￠_ | HA-0724PA | HB-0824PA | HC-1024PA | HD-1524PA | HL-1024PA | |
| ?！ ￠] | HA-0724PB | HB-0824PB | HC-1024PB | HD-1524PB | HL-1024PB | ||
| 一開一閉 | HC-1024PC | HD-1524PC | |||||
| 二 線 制 | 常 開 | HA-0724LA | HB-0824LA | HC-1024LA | HD-1524LA | HL-1024LA | |
| ?！ ￠] | HA-0724LB | HB-0824LB | HC-1024LB | HD-1524LB | HL-1024LB | ||
| Ａ Ｃ 型 | 二 線 制 ?！￠_ | HA-0722LA | HB-0822LA | HC-1022LA | HD-1522LA | HL-1022LA | |
| 二 線 制 ?！￠] | HA-0722LB | HB-0822LB | HC-1022LB | HD-1522LB | HL-1022LB | ||
| 分 類 | Ｈ 型 磁 性 開 關 | ||||
| 輸 出 狀 態 | 具備Ａ：常開型 Ｂ：常閉型?。茫阂婚_一閉型?。冢樱鹤枣i型 | ||||
| 外 形 編 號 | HF | HG | HH | HU | HJ |
| 具備型號 | HF-03A | HG-04A | HH-05A | HU-18C | HJ-06C |
耐高溫接近開關LM30-2015B-HH非埋入二線式AC220V常閉；電感原理
985元
產品名：接近開關,耐高溫接近開關,接近傳感器,防水接近開關

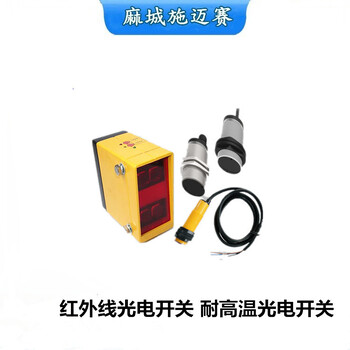

紅外線耐高溫光電開關KE100-DS2NA?SN:200CM?6-36VDC；檢測物體
1250元
產品名：光電開關,紅外線光電開關,光電傳感器,耐高溫光電開關
多語音防爆一體化聲光報警器TBJ-03?AC220V；防水防塵
2860元
產品名：聲光報警器,多語音聲光報警器,防爆型聲光報警器,一體化聲光報警器
起重多語音聲光報警器FBJ-150型雙梁天車報警裝置；語音可調
3600元
產品名：聲光報警器,多語音聲光報警器,防爆型聲光報警器,報警控制器

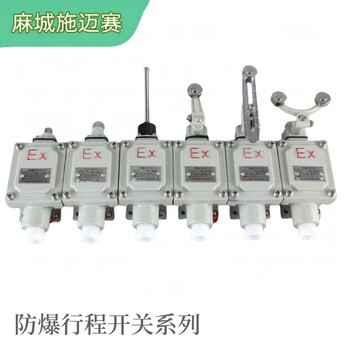

起重機防過卷耐高溫拐臂式限位開關WT-GJ-1Q-5A220V；限位保護
