晶閘管的選用
1、選擇晶閘管的類型：晶閘管有多種類型，應根據應用電路的具體要求合理選用。
若用于交直流電壓控制、可控整流、交流調壓、逆變電源、開關電源保護電路等，可選用普通單向晶閘管。
若用于交流開關、交流調壓、交流電動機線性調速、燈具線性調光及固態繼電器、固態接觸器等電路中，應選用雙向晶閘管。
若用于交流電動機變頻調速、斬波器、逆變電源及各種電子開關電路等，可選用門極關斷晶閘管。
若用于鋸齒波發生器、長時間延時器、過電壓保護器及大功率晶體管觸發電路等，可選用BTG晶閘管。
若用于電磁灶、電子鎮流器、超聲波電路、超導磁能儲存系統及開關電源等電路，可選用逆導晶閘管。
若用于光電耦合器、光探測器、光報警器、光計數器、光電邏輯電路及自動生產線的運行電路，可選用光控晶閘管。
2、選擇晶閘管的主要參數：晶閘管的主要參數應根據應用電路的具體要求而定。
所選晶閘管應留有一定的功率裕量，其額定峰值電壓和額定電流(通態平均電流)均應受控電路的工作電壓和工作電流1．5～2倍。
晶閘管的正向壓降、門極觸發電流及觸發電壓等參數應符合應用電路(指門極的控制電路)的各項要求，不能偏高或偏低，否則會影響晶閘管的正常工作。
晶閘管的發展歷史及制約因素
半導體的出現成為20世紀現代物理學其中一項重大的突破，標志著電子技術的誕生。而由于不同領域的實際需要，促使半導體器件自此分別向兩個分支快速發展，其中一個分支即是以集成電路為代表的微電子器件，特點為小功率、集成化，作為信息的檢出、傳送和處理的工具；而另一類就是電力電子器件，特點為大功率、快速化。1955年，美國通用電氣公司研發了世界上個以硅單晶為半導體整流材料的硅整流器（SR），1957年又開發了全球用于功率轉換和控制的可控硅整流器（SCR）。由于它們具有體積小、重量輕、、壽命長的優勢，尤其是SCR能以微小的電流控制較大的功率，令半導體電力電子器件成功從弱電控制領域進入了強電控制領域、大功率控制領域。在整流器的應用上，晶閘管迅速取代了整流器（引燃管），實現整流器的固體化、靜止化和無觸點化，并獲得的節能效果。從1960年始，由普通晶閘管相繼出了快速晶閘管、光控晶閘管、不對稱晶閘管及雙向晶閘管等各種特性的晶閘管，形成一個龐大的晶閘管家族。
但晶閘管本身存在兩個制約其繼續發展的重要因素。一是控制功能上的欠缺，普通的晶閘管屬于半控型器件，通過門極（控制極）只能控制其開通而不能控制其關斷，導通后控制極即不再起作用，要關斷切斷電源，即令流過晶閘管的正向電流小于維持電流。由于晶閘管的關斷不可控的特性，另外配以由電感、電容及開關器件等組成的強迫換流電路，從而使裝置體積，成本增加，而且系統更為復雜、可靠性降低。二是因?yàn)榇祟惼骷⒆阌诜至⒃Y(jié)構，開通損耗大，工作頻率難以提高，限制了其應用范圍。1970年代末，隨著可關斷晶閘管（GTO）日趨成熟，成功克服了普通晶閘管的缺陷，標志著電力電子器件已經從半控型器件發展到全控型器件
可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ?。其通斷狀態由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。
結構原件
可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成。雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，它的型號，在我國一般用“3CTS”或“KS”表示；國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列。
上海聚肯電子有限公司代理銷售的電子產品直接從進貨，能夠提供不同國別、廠商的設備配件，解決您多處尋找的麻煩和對產品質量的擔心等, 在價格上我們有很大的優勢，公司備有大量的，是國內庫存量多的公司之一，歡迎來電咨詢，我們將會給您的服務！
產品詳細信息，歡迎來電查詢！
應用于機車牽引、傳動、高壓直流輸電、功率因數補償、電機軟起、冶金、化工、鋁電解等領域。具有電壓高、電流大，功率轉換能力強?？刂坪唵危ぷ骺煽康忍攸c(diǎn)。

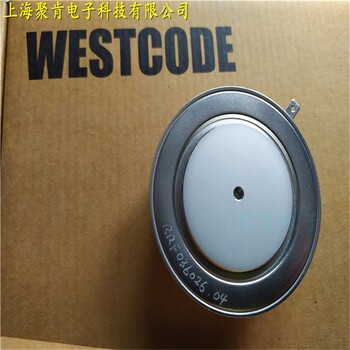

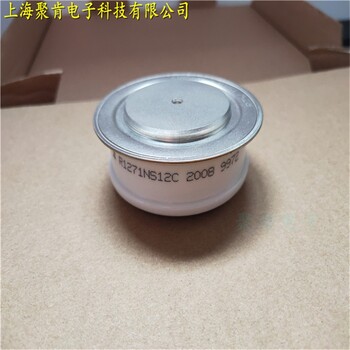

N0491WC040進口西碼可控硅晶閘管
290元
產品名：可控硅,晶閘管,軟啟動,半導體
上海銷售WESTCODE可控硅N0392WC160晶閘管
280元
產品名：可控硅,晶閘管,軟啟動,半導體
N0491WC020進口WESTCODE西碼可控硅晶閘管廠家
260元
產品名：可控硅,晶閘管,半導體,軟啟動
銷售半導體可控硅N0392WC140西碼晶閘管
290元
產品名：可控硅,晶閘管,軟啟動,半導體
半導體WESTCODE可控硅N0392WC120西碼晶閘管
280元
產品名：可控硅,晶閘管,軟啟動,半導體
銷售半導體WESTCODE西碼可控硅N0339WC140晶閘管
330元
產品名：可控硅,晶閘管,軟啟動,半導體
銷售WESTCOE西碼可控硅N0339WC120晶閘管
300元
產品名：可控硅,晶閘管,西碼可控硅,軟啟動
平板晶閘管N170CH12西碼可控硅批發
280元
產品名：可控硅,晶閘管,軟啟動,平板可控硅
