JSG9火災束管監測系統主要設備性能參數
8.1束管色譜儀

礦井氣形成
礦井瓦斯是井下有害氣體的總稱。這些氣體中的主要成分是沼氣，通常所謂礦井瓦斯，就是指沼氣，是古代植物在成煤過程中，經作用，植物的纖維質分解產生CH4氣體 ，及煤在高溫高壓的地質作用缺氧的狀態下，產生一定的干餾氣體，如CO，CO2，C2H2，C2H4，C2H6。痕量的H2，SO2，H2S（不檢測）和礦井通風氣 O2，N2組成。
礦井氣的危險性
礦井瓦斯是一種無色、無味、無臭的氣體。它難溶于水，擴散性比空氣高。瓦斯，但當濃度高時，會引起窒息。當其在空氣中具有一定濃度（5％～16％），并遇到高溫（650～750℃）時能引起爆炸，CO氣使人員中毒，C2H2，C2H4，C2H6氣會使煤層自燃。對安全生產威脅很大， 對礦井瓦斯的是不可忽視。
礦井氣的監測要求
國家要求監測成份及濃度范圍
成份 O2 N2 CH4 CO CO2 C2H6 C2H4 C2H2
測定范圍( %) 20.9±5 78±10 0.5ppm～10 0.5ppm～0.3 1ppm～0.5 1ppm～0.3 1ppm～0.3 1ppm～0.3
儀器配置
氣相色譜儀：GC-6890型. 雙FID放大器，TCD，轉化爐，十通閥自動進樣器，三信號輸出口，填充柱
四．分析原理及方法
儀器采用TCD,雙FID檢測器，填充柱系統，甲烷轉化裝置，通過十通閥自動進樣，實現一次進樣 分析礦井瓦斯，對：O2， N2TCD檢測 由于FID對CO，CO2不響應。所以要將CO，CO2在高溫下，在鎳觸酶催化下和H2反應轉化成CH4，在FIDⅠ上檢測。反應式如下：
CO＋3H2＝CH4＋H2O CO2＋4H2＝CH4＋2H2O
CH4 C2H4 C2H6 C2H2FIDⅡ檢測，對儀器進行改造FID出二張譜圖，TCD出一張譜圖。
分析條件
恒溫分析：
柱溫：60℃ FID：140℃ TCD：120℃
轉化爐：360℃ 橋流：120A 流速：35ml/min
進樣量：1ml FID靈敏度根據樣品含量高低循環自動改變
溫度控制：
柱室： 室溫～400℃
轉化： 室溫～400℃
FID檢測器 ： 室溫～400℃
TCD檢測器： 室溫～400℃
工作電壓： AC 220±10％ 50HZ
工作電流： 15A
消耗功率： 2500W
熱導檢測器靈敏度≥5000mv?ml/mg，氫焰檢測器檢出限≤1.0×10-11g/s；
系統精度：≤1%
儀器使用條件
1. 電源電壓：220V～±22V 50Hz±0.5Hz
2. 額定功率：≤2500W
3. 環境溫度：+5°C～+35°C
4. 相對濕度：≤85%
5. 儀器安放場合不得有腐蝕性氣體及有影響正常工作的電場或磁場存在，儀器安放工作臺應穩固，不得有振動，離氫氣瓶2m以內不得有電爐和火種。

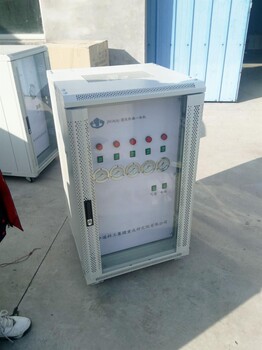

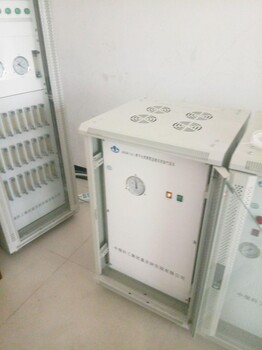

JSG9礦井火災束管監測系統
煤層自燃火災監測與早期預報是礦井火災預防與處理的基礎，是礦井防滅火的關鍵。只要能夠準確、及時地對煤層自燃火災進行早期預報，就能有的放矢地采取預防煤層自燃火災的措施，從而避免自燃事故的發生。對于煤層火災的預測預報而言，采樣監測技術是至關重要的。目前，煤層火災的監測主要有礦井火災束管采樣監測系統、煤礦安全監控系統和人工檢測三種手段。
JSG9礦井火災束管監測系統由微機分析與控制、色譜分析、束管負壓運載氣體3個體系構成。系統工作時，啟動抽氣泵，使井下束管內形成負壓，即井下外部的壓力大于束管內的壓力，使井下氣體被吸入束管，到達井上的電磁閥前并處于等待檢測狀態; 當氣相色譜儀達到穩定工作狀態后，微機通過控制接口板輸出一個開關量給驅動電路，驅動電路的繼電器吸合，接通某一路束管的電磁閥，該路束管內的氣體被送入色譜儀中，由色譜儀開始分析; 色譜儀的分析結果被送到微機內的數據采樣接口板上，經過信號放大、模數轉換，將模擬量變成數字量，然后由分析軟件進行處理，形成譜圖和分析結果，并在屏幕或打印機上展現出來，完成某一路束管氣體的檢測分析過程。在需要多路檢測的時候，由微機按照用戶設定的檢測順序和檢測次數自動循環進行，并每天24h連續在線檢測與分析，所有分析數據實時存儲。

1、運行穩定，可靠性強。由于進入色譜分析儀中的氣體直接通過束管在井下采樣，氣體不會受到任何其它人為因素的影響，能真實的反映井下采樣地點的氣體變化情況。用束管采樣氣體，通過粉塵過濾器和濾水器進行過濾，結構簡單，不易發生故障，適應井下多塵、潮濕的環境，所以系統運行穩定，分析結果準確可靠。
2、操作簡便。整個系統在微機控制下運行，顯示器和控制柜均能動態的反映出當前束管檢測的工組狀態，操作人員可以方便的設置各種參數來滿足不同的監測需要；全屏幕漢字編輯，操作非常簡便。
3、工作。系統可連續進行采樣與分析工作，不用人工下井采樣，大大節省了人力、物力，降低檢測人員的勞動強度。
4、檢修方便。由于整個系統的控制、運行、分析部分均安裝在地面室內，檢修十分方便。
5、自動化程度高。操作人員設置好參數，啟動束管檢測后，系統進入自動狀態，連續不斷的進行采樣、分析、輸出結果，直到完成設定的次數或人工干預為止。
6、自動輸出每路束管氣體的分析結果。在微機控制下，每一路數據分析完成后，可根據要求自動將結果輸出到打印機；
7、高穩定度：柱箱、箱分別控溫，三柱并聯和甲烷轉化裝置，確保各組份好的分離度。確保了預測預報的可靠性。具有連續監測的功能運行穩定、無故障，運行環境參數不超標。

JSG9火災束管監測系統簡介

束管敷設
1、主束管的安裝
⑴主束管規格尺寸8芯。
⑵主束管從監測室開始布設，沿副斜井布設，沿集中軌道大巷，布置至采區膠帶巷東段的局扇風機處。此處布設一12路分路箱。共需8芯束管1000米
⑶從8路分路箱拉兩路4芯束管，一路4芯布設至一區軌道巷中端，一路4芯布設至一區回風巷中端。然后用單管布設至工作面采空區。供需四芯束管1000米
  （4）井筒束管安裝的質量標準，嚴格把好質量關達到如下的要求∶安裝要牢固可靠無損傷；無嚴重擠壓；無劃傷；無堵塞；無折彎。


2、分路箱的安裝
分路箱一定要選擇頂板好、安全有不影響正常通行的位置，選適平整的井壁吊掛主分路箱1個，用膨脹螺絲固定在巷道壁上(根據現場情況也可使用其它方式固定)。將分路單管接到分路箱內濾水器上，將放水開關關閉(以免漏氣)。其他的分路箱也是這樣安裝。
3、井下巷道的束管安裝
束管從分路箱順至回風隅角或者是其它需要的檢測點上，安裝粉塵過濾器進行采樣，井下束管安裝的質量標準必需達到如下要求∶
⑴在安裝時必需懸掛，其高度應管纜在礦車掉道時不受撞擊；
⑵在巷道中采用掛鉤吊掛，同固定橡套電纜一樣的方法固定；
⑶掛鉤距離不大于5m，在水平或傾斜井巷中應有始當?shù)某诙?，但垂度不超過0.3m；
⑷管纜安裝要牢固、整齊、平直，并無打折、無劃傷、無堵塞、無斷裂；
⑸管纜過風門或墻壁時，應穿管保護；
⑹管纜如需彎曲，小半徑應大于6倍管纜的直徑。
4、濾塵器安裝
⑴濾塵器安裝在采煤面回風上隅角、采空區等監測點，應懸掛；
⑵高度、位置由根據實際情況自定。




                單巷布置工作面測點布置圖
②工作面正常封閉后，在進、回風側密閉分別設觀測孔，并在密閉內各布置一個測點，
采空區
開切眼
停采線
采樣束管
采樣泵
測點布置如圖6—1—2所示，對于與采空區相連（尤其是與火區相通）的閉墻內也應設置測點進行監測。
                    工作面封閉后測

JSG9礦井火災束管監測系統主要功能

l、微機自動控制， 24 小時在線監測，實現無人值守；
    2、自動設置參數，每次進入系統均按上一次修改的新參數設置；
3、可建立氣樣數據庫，通過系統自動求出或輸入的組份表；
4、自動輸出每路束管氣體的分析結果。在微機控制下，每一路數據分析完成后，可根據要求自動將結果輸出到打印機；
    5、特的數據庫分析功能。在束管監測下，系統自動將分析數據存入數據庫，并可用數據庫分析某一采樣點的氣體含量在一段時間內的變化趨勢，可用圖形方式表現，非常直觀；
    6、具有氣體含量超限自動報警功能；
 7、分析控制軟件的主要功能:
〔1〕控制軟件全中文菜單及窗口提示，人機界面友好，可操作性強，實用性強，軟件界面全鼠標操作，簡單易用，符合煤礦特點。
〔2〕自動控制監測方式：能將井下個監測點氣體通過束管自動輸入色譜儀進行監測、顯示、儲存和打印檢測結果，上一個循環檢測結束下一個循環自動開始。
〔3〕監測控制檢測方式：人工分析，手動控制色譜儀可進行試驗室分析，自動分析，束管自動循環監測。
〔4〕檢測定量方法：程序分段控制能力、面積基準、峰高基準、一般外標法、外標歸一法。
〔5〕檢測基準設定：檢測基準參數設定有自動設置和手動設置兩種方式。
〔6〕各檢測點趨勢分析：檢測數據除能以日報表輸出外，還能將歷史數據以月報標及趨勢曲線的形式輸出。
〔7〕自動報警功能：檢測氣體成分超工作站發出報警聲，同時報警提示行以醒目的顏色顯示報警信息數據。
〔8〕報表功能：既有正常檢測分析數據、譜圖報表及日報、月報，又有束管檢測分析數據、譜圖標標及日報、月報，還有氣體含量變化趨勢分析曲線報表等。
分析速度：全自動分析，1-2分鐘內分析完成一路進樣。
〔9〕色譜分析：色譜柱和預柱系統，滿足煤礦氣體常量、微量組分和無機、有機組分全分析的特定需要。實現煤礦氣體全組分的自動分析，含礦井空氣、火災氣體、瓦斯爆炸氣體的常量（%濃度）及微量（ppm濃度）組分的分析。
常量：O2、N2。
微量：CO、CH4、C2H4、C2H6、C2H2、CO2。
1、分析速度：
色譜監測儀一次進樣5分鐘內完成礦井瓦斯爆炸氣體常量O2、N2等和火災氣體微量CO、CH4、C2H4、C2H6、C2H2、CO2等組分的分析。一次進樣完成瓦斯爆炸氣體全組分分析和爆炸危險程度判別。
2、熱導檢測器靈敏度：S≥5000mv.ml/mg，氫焰檢測器檢出限：M≤1.0×10-11g/s
3、安全和命：有預柱裝置，有效防止三根分析柱被污染，使得H2S等有害有毒氣體不受干擾，不影響使用壽命和分析度，并能確保整套儀器長期不間斷工作。
4、自動/手動轉換功能：手動（球膽取樣）和自動進樣可選，檢測點可設。
