晶閘管的發展歷史及制約因素
半導體的出現成為20世紀現代物理學其中一項重大的突破，標志著電子技術的誕生。而由于不同領域的實際需要，促使半導體器件自此分別向兩個分支快速發展，其中一個分支即是以集成電路為代表的微電子器件，特點為小功率、集成化，作為信息的檢出、傳送和處理的工具；而另一類就是電力電子器件，特點為大功率、快速化。1955年，美國通用電氣公司研發了世界上個以硅單晶為半導體整流材料的硅整流器（SR），1957年又開發了全球用于功率轉換和控制的可控硅整流器（SCR）。由于它們具有體積小、重量輕、、壽命長的優勢，尤其是SCR能以微小的電流控制較大的功率，令半導體電力電子器件成功從弱電控制領域進入了強電控制領域、大功率控制領域。在整流器的應用上，晶閘管迅速取代了整流器（引燃管），實現整流器的固體化、靜止化和無觸點化，并獲得的節能效果。從1960年始，由普通晶閘管相繼出了快速晶閘管、光控晶閘管、不對稱晶閘管及雙向晶閘管等各種特性的晶閘管，形成一個龐大的晶閘管家族。
但晶閘管本身存在兩個制約其繼續發展的重要因素。一是控制功能上的欠缺，普通的晶閘管屬于半控型器件，通過門極（控制極）只能控制其開通而不能控制其關斷，導通后控制極即不再起作用，要關斷切斷電源，即令流過晶閘管的正向電流小于維持電流。由于晶閘管的關斷不可控的特性，另外配以由電感、電容及開關器件等組成的強迫換流電路，從而使裝置體積，成本增加，而且系統更為復雜、可靠性降低。二是因?yàn)榇祟惼骷⒆阌诜至⒃Y(jié)構，開通損耗大，工作頻率難以提高，限制了其應用范圍。1970年代末，隨著可關斷晶閘管（GTO）日趨成熟，成功克服了普通晶閘管的缺陷，標志著電力電子器件已經從半控型器件發展到全控型器件

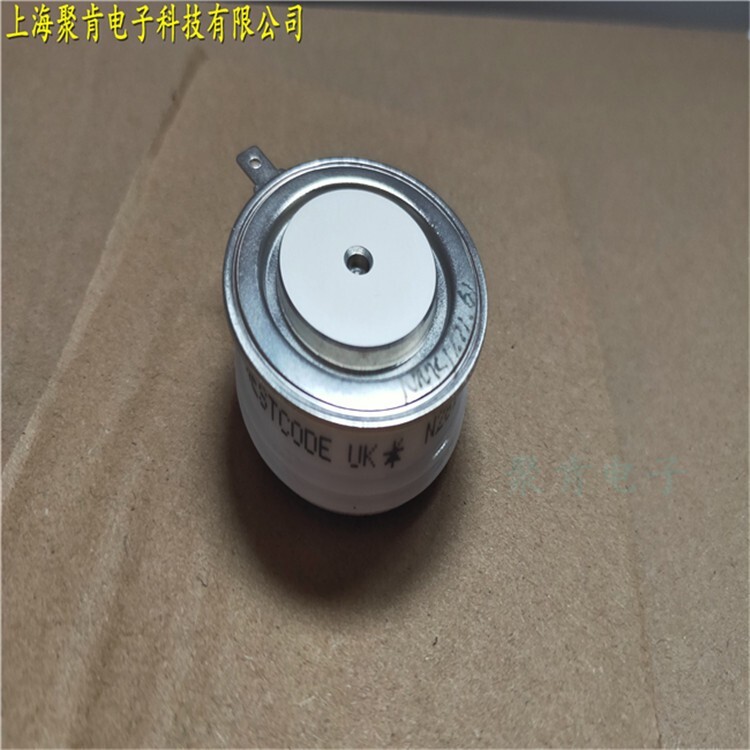

KP晶閘管是一種用于控制電流的半導體器件，具有以下功能：
1. 開關功能：KP晶閘管可以在控制電壓施加時通電，斷電時截止，實現電流的開關控制。
2. 放大功能：KP晶閘管可以將微弱的控制電流放大為較大的電流，用于控制大功率電路。
3. 可控性：KP晶閘管的導通和截止?fàn)顟B(tài)可以通過控制電壓的大小和極性來控制，具有可控性。
4. 高速開關：KP晶閘管具有快速的開關速度，可以在毫秒級別的時間內完成導通和截止?fàn)顟B(tài)的轉換。
5. 低功耗：KP晶閘管在導通狀態下具有較低的電壓降和功耗，有助于提高電路的效率。
6. 可靠性：KP晶閘管具有較高的耐壓和耐電流能力，可在惡劣的工作環境下長時間穩定工作。
綜上所述，KP晶閘管的功能主要包括開關功能、放大功能、可控性、高速開關、低功耗和可靠性。這些功能使得KP晶閘管在電力控制、電子調速、電磁場控制等領域有著廣泛的應用。

可控硅有多種分類方法：
1、按關斷、導通及控制方式分類：可控硅按其關斷、導通及控制方式可分為普通可控硅、雙向可控硅、逆導可控硅、門極關斷可控硅（GTO）、BTG可控硅、溫控可控硅和光控可控硅等多種；
2、按引腳和極性分類：可控硅按其引腳和極性可分為二極可控硅、三極可控硅和四極可控硅；
3、按封裝形式分類：可控硅按其封裝形式可分為金屬封裝可控硅、塑封可控硅和陶瓷封裝可控硅三種類型。其中，金屬封裝可控硅又分為螺栓形、平板形、圓殼形等多種；塑封可控硅又分為帶散熱片型和不帶散熱片型兩種；
4、按電流容量分類：可控硅按電流容量可分為大功率可控硅、率可控硅和小功率可控硅三種。通常，大功率可控硅多采用金屬殼封裝，而中、小功率可控硅則多采用塑封或陶瓷封裝；
5、按關斷速度分類：可控硅按其關斷速度可分為普通可控硅和高頻（快速）可控硅；
6、過零觸發-一般是調功，即當正弦交流電交流電電壓相位過零點觸發，是過零點才觸發，導通可控硅；
7、非過零觸發-無論交流電電壓在什么相位的時候都可觸發導通可控硅，常見的是移相觸發，即通過改變正弦交流電的導通角（角相位），來改變輸出百分比。

可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ?。其通斷狀態由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向(或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓?jiǎn)栴}，因此特別適合做交流無觸點開關使用。

可控硅的特性：常用的有阻容移相橋觸發電路、單結晶體管觸發電路、晶體三極管觸發電路、利用小晶閘管觸發大晶閘管的觸發電路，等等；
可控硅的主要參數有：
1、 額定通態平均電流在一定條件下，陽極---陰極間可以連續通過的50赫茲正弦半波電流的平均值；
2、 正向阻斷峰值電壓：在控制極開路未加觸發信號，陽極正向電壓還未超過導能電壓時，可以重復加在可控硅兩端的正向峰值電壓?？煽毓璩惺艿恼螂妷悍逯?，不能超過手冊給出的這個參數值；
3、 反向阻斷峰值電壓：當可控硅加反向電壓，處于反向關斷狀態時，可以重復加在可控硅兩端的反向峰值電壓。使用時，不能超過手冊給出的這個參數值；
4、 觸發電壓在規定的環境溫度下，陽極---陰極間加有一定電壓時，可控硅從關斷狀態轉為導通狀態所需要的小控制極電流和電壓；
5、 維持電流：在規定溫度下，控制極斷路，維持可控硅導通所必需的小陽極正向電流。許多新型可控硅元件相繼問世，如適于高頻應用的快速可控硅，可以用正或負的觸發信號控制兩個方向?qū)ǖ碾p向可控硅，可以用正觸發信號使其導通，用負觸發信號使其關斷的可控硅等等。

結構原件
可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成。雙向可控硅：雙向可控硅是一種硅可控整流器件，也稱作雙向晶閘管。這種器件在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制，以小電流控制大電流，具有無火花、動作快、壽命長、可靠性高以及簡化電路結構等優點。從外表上看，雙向可控硅和普通可控硅很相似，也有三個電極。但是，它除了其中一個電極G仍叫做控制極外，另外兩個電極通常卻不再叫做陽極和陰極，而統稱為主電極Tl和T2。它的符號也和普通可控硅不同，是把兩個可控硅反接在一起畫成的，它的型號，在我國一般用“3CTS”或“KS”表示；國外的資料也有用“TRIAC”來表示的。雙向可控硅的規格、型號、外形以及電極引腳排列依生產廠家不同而有所不同，但其電極引腳多數是按T1、T2、G的顧序從左至右排列(觀察時，電極引腳向下，面對標有字符的一面)。市場上常見的幾種塑封外形結構雙向可控硅的外形及電極引腳排列。

•
