遵義環(huán)氧樹(shù)脂灌漿料抗壓，中德新亞環(huán)氧樹(shù)脂灌漿料價(jià)格
環(huán)氧樹(shù)脂性能指標(biāo)
產(chǎn)品物理性能指標(biāo)范圍（A+B）：C≈1:4(符合ASTM標(biāo)準(zhǔn))
物理性能 標(biāo)準(zhǔn) 1天 3天 7天 終
抗壓強(qiáng)度 GB/T17671-1999 ﹥50MPa ﹥65MPa ﹥95MPa ﹥100MPa
抗折強(qiáng)度 GB/T17671-1999 ﹥10MPa ﹥15MPa ﹥20MPa ﹥25MPa
抗拔強(qiáng)度 GB/T50081-2002 ﹥8MPa ﹥12MPa ﹥15MPa ﹥17MPa
受壓彈膜 GB/T50081-2002 / / ﹥18000MPa ﹥18500MPa
線性收縮率 HG/T2625-94 / / ﹤0.012% ﹤0.012%
放熱峰值 HG/T2625-94 ﹤42℃
受壓蠕變 GBJ82-85 ＜1.0*10-3mm/mm(180天)
熱膨脹系數(shù) GBJ119-88 ﹤40*10-6mm/mm/℃(成型28天,0-60℃范圍測(cè)試)
注：
1、預(yù)熱、成型及養(yǎng)護(hù)在23±2℃、相對(duì)濕度50±5%實(shí)驗(yàn)條件下進(jìn)行，其它條件按照相應(yīng)標(biāo)準(zhǔn)執(zhí)行。
2、數(shù)據(jù)在23±2℃成型及養(yǎng)護(hù)7天后，再在60℃下加速養(yǎng)護(hù)6小時(shí)后測(cè)得。
環(huán)氧樹(shù)脂灌漿料施工流程
1、準(zhǔn)備
接觸環(huán)氧樹(shù)脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅(jiān)實(shí)基層，灌漿面清潔、干燥、無(wú)油脂。
混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積；需粘和的金屬表面應(yīng)無(wú)銹蝕（達(dá)到SSPC-SP6的光潔度要求）。
2、制模
模板須堅(jiān)實(shí)、搭接牢固，其內(nèi)側(cè)涂抹油脂、蠟或粘貼PVC膠帶以便于脫模；為便于傾倒及安裝灌漿漏斗，灌漿側(cè)模板與設(shè)備基座間留出至少100mm左右距離，且高出設(shè)備底板100mm以上。在模板內(nèi)側(cè)灌漿水平高度上釘上25mm厚45度斜角木線條，以避免澆筑體邊緣應(yīng)力集中。
3、施工溫度
環(huán)境溫度包括地表及空氣溫度。為獲得佳的工作狀態(tài)，灌漿前將材料在15-25℃環(huán)境下放置24小時(shí)；施工時(shí)及隨后24小時(shí)內(nèi)環(huán)境溫度控制5-32℃，20℃為適宜。夏季施工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚升溫，施工環(huán)境溫度大于5℃，施工宜選擇中午。

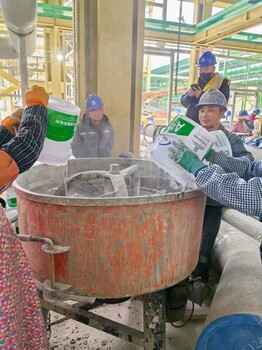

4、混合
1）用手提式攪拌器（200-250rpm）充份混合A（樹(shù)脂）、B（硬化劑）約3分鐘;
2）在低速大功率攪拌機(jī)（15-20rpm）中加入C(填料)使與之A、B混合物混合，充分?jǐn)嚢柚凉橇先拷?rùn)即完成，約需5-10分鐘;
3）在氣溫較低時(shí)為了混合物的流淌性，可以適當(dāng)減少C(填料)的用量（可減少1/2料）。遵義環(huán)氧樹(shù)脂灌漿料抗壓，中德新亞環(huán)氧樹(shù)脂灌漿料價(jià)格
5、灌漿
1）灌漿應(yīng)從一側(cè)灌向另一側(cè)；灌漿過(guò)程中可擠壓但勿震搗，以避免夾雜空氣滯留其中；灌漿距離大于1.5m時(shí)，應(yīng)使用高位漏斗法灌漿，利用重力壓差原理輔助灌漿。灌漿工作連續(xù)盡快完成; 遵義環(huán)氧樹(shù)脂灌漿料抗壓，中德新亞環(huán)氧樹(shù)脂灌漿料價(jià)格
2）單次灌漿厚度控制在25mm至350mm間，灌漿區(qū)域超過(guò)1.8m×1.8m時(shí)需于灌漿區(qū)域設(shè)置伸&n, bsp;縮縫預(yù)留條；單次螺栓孔灌漿深度可達(dá)1500mm。
6、檢查密實(shí)
灌漿結(jié)束后，用鐵錘敲擊設(shè)備基板：發(fā)出叮叮聲表明灌漿層密實(shí)，發(fā)出咚咚聲表明灌漿層空鼓。
7、表面收光及拆模
灌漿后及在環(huán)氧樹(shù)脂灌漿料初凝前，為達(dá)到美觀效果，可將暴露的表面用灰刀收光；終凝后，即可拆模．灌漿工具在施工結(jié)束后，可用清水或溶劑洗凈。
初凝：18℃時(shí)，3hr; 25℃時(shí)，2hr; 32℃時(shí)，1.5hr
終凝：18℃時(shí)，72hr; 25℃時(shí)，48hr; 32℃時(shí)，36hr
遵義環(huán)氧樹(shù)脂灌漿料抗壓，中德新亞環(huán)氧樹(shù)脂灌漿料價(jià)格
環(huán)氧樹(shù)脂灌漿料施工安全
本品樹(shù)脂部分為低毒性配方，但仍有輕微刺激性，使用時(shí)應(yīng)避免吸入大量蒸汽或與皮膚長(zhǎng)期接觸；使用時(shí)注意佩帶必要防護(hù)用品并保持環(huán)境通風(fēng)，接觸皮膚后應(yīng)及時(shí)洗凈，如濺入眼內(nèi)應(yīng)立即用大量清水沖洗。
遵義環(huán)氧樹(shù)脂灌漿料抗壓，中德新亞環(huán)氧樹(shù)脂灌漿料價(jià)格

主營(yíng)產(chǎn)品: 灌漿料,特種砂漿

本公司沿著新材料產(chǎn)業(yè)發(fā)展主脈絡(luò)，以新型建筑工程材料、新型功能涂層材料、有機(jī)密封材料、綠色節(jié)能建筑材料。產(chǎn)品500多種已廣泛且穩(wěn)定應(yīng)用于海洋工程、水利工程、核電工程、軌道工程、路橋工程、風(fēng)電工程、地面工程、加固工程、市政工程、港口工程、民建工程、石化工程、場(chǎng)道工程、地下工程、生態(tài)工程、軍事工程等工程。

•

  巴中聚合物防水砂漿污水池防水抹面，聚合物防水砂漿中德新亞

  1300元

  產(chǎn)品名：防水砂漿

•

  成都環(huán)氧樹(shù)脂灌漿料密度，耐腐蝕抗壓

  10000元

  產(chǎn)品名：環(huán)氧樹(shù)脂灌漿料

•

  遂寧高延性混凝土可抗9級(jí)地震，高延性混凝土又叫可彎曲混凝土

  1500元

  產(chǎn)品名：可彎曲混凝土

•

  六盤水墻體加固用高延性混凝土，抗震加固用高延性混凝土

  1500元

  產(chǎn)品名：高延性混凝土

•

  貴陽(yáng)環(huán)氧樹(shù)脂灌漿料，三組份環(huán)氧灌漿料耐腐蝕抗震

  10000元

  產(chǎn)品名：環(huán)氧灌漿料

•

  樂(lè)山聚合物防水砂漿一噸價(jià)格，防水抗?jié)B砂漿

  1400元

  產(chǎn)品名：防水砂漿

•

  鹽亭環(huán)氧樹(shù)脂灌漿料三組分，抗壓耐腐蝕灌漿料

  10000元

  產(chǎn)品名：環(huán)氧灌漿料

•

  成都環(huán)氧樹(shù)脂灌漿料基礎(chǔ)加固灌漿，環(huán)氧樹(shù)脂灌漿料應(yīng)用范圍

  10000元

  產(chǎn)品名：環(huán)氧樹(shù)脂灌漿料
