黃山QPQ卷揚式啟閉機、QPK卷揚式啟閉機鑄鐵閘門

QPK卷揚式啟閉機使用保養需要注意*?

1、閘門應注意閘板的上、下及限位置,不能超限,以免損壞閘門或啟閉機。

??2、閘門在起閉過程中如有異常情況應立即停止使用,及時檢查修理。

??3、閘門在關閉時距閘底10公分處,暫停2分鐘,讓激流沖凈底門槽內雜物,然后再將閘門關閉。

??4、一定要保持基礎布置平面水平180o;啟閉機底座與基礎布置平面的接觸面積要達到百分之90以上;螺桿軸線要垂直閘臺上衡量的水平面;要與閘板吊耳孔文和垂直,避免螺桿傾斜,造成局部受力而損壞機件。

??5、安裝啟閉機根據閘門起吊中間線,找正中間使縱橫向中間線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。

??6、將啟閉機置于安裝位置。把一個限位盤套在螺桿上,將螺桿從橫梁的下部旋入啟閉機,當螺桿從啟閉機上方露出后,再套上限位盤。螺桿的下方與閘門連接。

??7、啟閉機的基礎建筑物安裝一定穩固保障。機座和基礎構件的混凝土,按圖紙的規定澆筑,在混凝土強度未達到設計強度時,不準拆除和改變啟閉機的臨時支撐,更不得進行試調和試運轉。

??8、起閉機電氣設備的安裝,符合圖紙及說明書的規定,全部電氣設備均可靠的接地。

9、每臺起閉機安裝完畢,對啟閉機進行清理,補修已損壞的保護油漆,灌注潤滑脂。

          雙吊點卷揚式啟閉機是水工機械的重要組成部分,其主要的結構形式是啟閉閘門的啟閉機。隨著水利水電工程綜合利用的發展,雙吊點卷揚式啟閉機作為通航設備的升船機和取水口攔污柵的清污機,近年來雙吊點卷揚式啟閉機在水工機械設備中的地位越來越。
雙吊點卷揚式啟閉機的分類如下:
1、雙吊點卷揚式啟閉機分為固定式和移動式,而用鋼索或鋼索滑輪組作吊具與閘門相連接并通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械就是固定式卷揚機,具有構造較簡單、易于制造、維護檢修方便的特點,可廣泛應用于各種類型閘門的啟閉。
2、雙吊點卷揚式啟閉機又可分為單吊點與雙吊點,而雙吊點卷揚啟閉機是通過連接軸將兩個單吊點的啟閉機連接在一起進行同步運行,可做成一邊驅動或兩邊驅動。
3.雙吊點卷揚式啟閉機按型號分為QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QHQ弧形卷揚啟閉機、QPT臺式卷揚啟閉機、手搖卷揚式啟閉機等等,規格5-125T。

雙吊點卷揚式啟閉機的參數 :
主要包括啟閉力、閘門開啟或下降的牽引力以及施加的壓力、啟閉行程與啟閉速度,而我們在選擇啟閉機類型時,應主要考慮以下因素:
1)閘門形式、封口尺寸和運行條件;
2)同型閘門孔口數量和閘門設置扇數;
3)閘門起吊耳的個數;
4)啟閉力、啟閉行程和啟閉速度;
5)啟閉機動力狀況、設置地點、空間尺度和其他操作要求等。

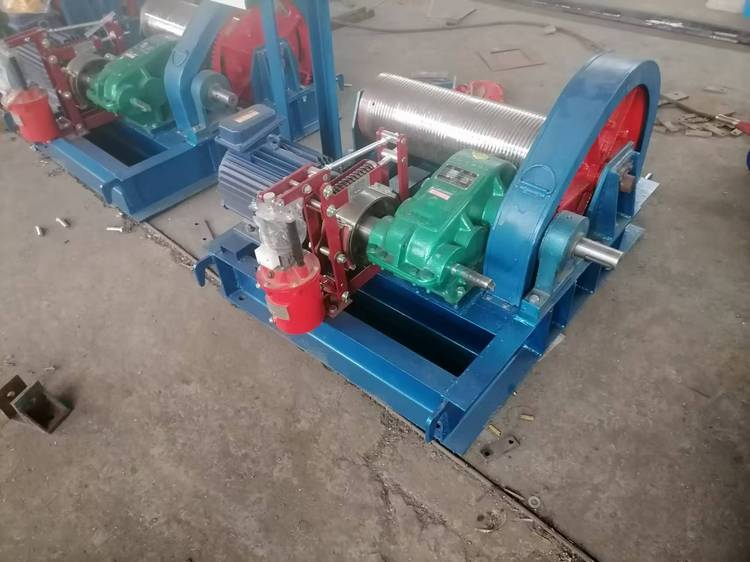

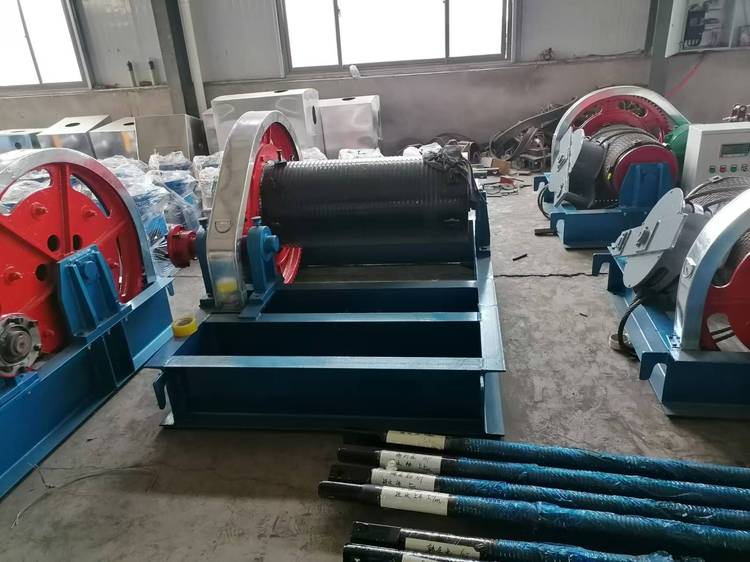

雙吊點卷揚啟閉機

雙吊點卷揚啟閉機優勢特點:于雙吊點卷揚啟閉機通過了減速箱和減速齒輪的減速,其減速程序多、速比大。有時則又通過了滑輪組作倍率擴大,因而能夠獲得較大的啟門力,適用于較大孔口尺度和水頭的閘口。鋼絲繩環繞在繩鼓上,通常環繞單層,也可環繞多層。因而卷揚啟閉機的行程實際上不受約束,便于敞開具有較大行程的閘口或深孔閘口。鋼絲繩的受力方向能夠恰當擺動,也能夠通過附加埋置的轉向滑輪改動其受力方向。因而閘口與啟閉機的合作。
