棗莊QPQ-2*100KN卷揚式啟閉機  卷揚啟閉機25T的調試

(一)卷揚啟閉機25T的調試

1、卷揚啟閉機25T在無荷載的情況下,三相電流不平衡不超過正負10%,并測出電流值。操作人員掌握啟閉機的結構、性能與操作方法,并有一定的機械知識,以確保機器的正常運2、 清除加固物。閘門出廠前,為使閘板、閘框貼合緊湊,安裝后減少間隙,2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵,注意在間隙調整后,閉緊壓鐵拆除,以便閘門啟閉。(二)卷揚啟閉機25T的使用保養:1、閘門在啟閉時應注意閘板的上、下極限位置,不能超限,以免損壞閘門或啟閉機。2、閘門在啟閉過程中如有異常情況應立即停止使用,及時檢查修理。3、閘門在關閉時距閘底10公分處,暫停2分鐘,讓激流沖凈底門槽內雜物,然后再將閘門關閉。操作前對啟閉機要進行全面檢查,各部潤滑情況是否良好,螺栓有無松動,電動啟動時檢查線路是否接通,開關是否良好4、電動運轉時,工作人員不得離開現場,發現問題立即停機5、卷揚啟閉機25T維修時,消除荷載6、0.3噸-30噸啟閉機采用黃油潤滑,在使用時,許隨時由油孔注入黃油,螺桿要定期涂油,清楚油污,以防銹蝕

卷揚式啟閉機設計與制造 :

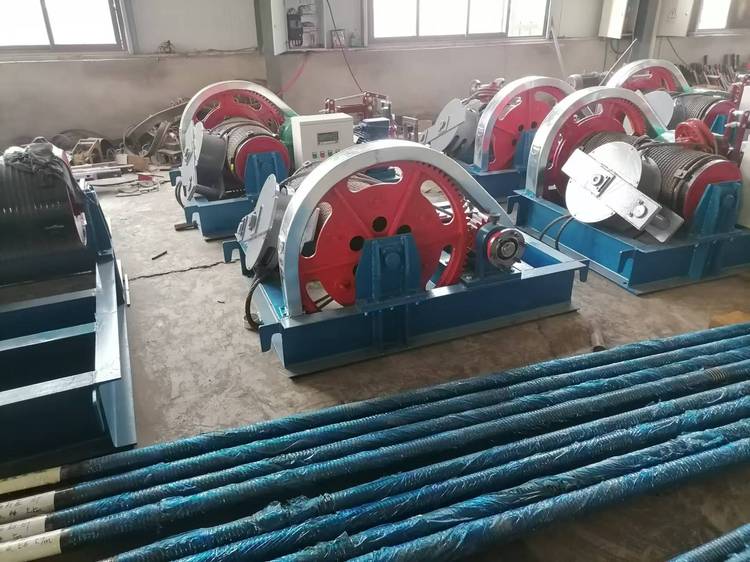

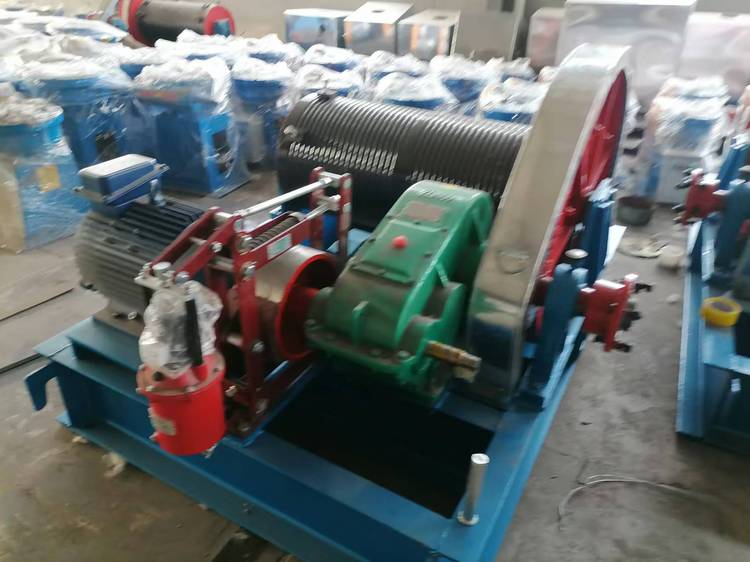

鋼索或鋼索滑輪組作吊具與閘門相連接,通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械,也叫做鋼絲繩固定式卷揚機,產品由電動機,聯軸節,制動器,齒輪箱和卷筒組成,主要適用于大、中、小型水電站、水庫、河流水產養殖業等水利水電工程的閘門啟閉裝置,即當水輪發電機組負荷調速系統失靈,在出現飛逸之前,或壓力管道出現破裂等事故時,通過自控或手動,確保閘門在2分鐘內快速關閉,以達保護機組和廠房安全生產。卷揚啟閉機工作原理是利用鋼索或鋼索滑輪組作吊具與閘門連接,通過齒輪傳動系統使卷揚筒繞和放鋼索從而帶動升降的機械,產品具有構造簡單科學,維護檢修方便等特點。

卷揚式啟閉機的機架是各部件的墊板(如軸承座、電動機座、減速器座、制動器座等)應進行加工,各加工面之間相對高度誤差應不大于1.0mm。翼板和腹板焊接后的允許偏差應符合附錄A的規定。焊后消除應力處理可采用退火、振動時效等方法。振動時效工藝參數選擇和評價應符合JB/T10375和JB/T5926的規定。鋼絲繩應符合GB/T8918的有關規定。鋼絲繩出廠、運輸、存放時應卷成盤形,表面涂油,兩端扎緊并帶有標簽,注明訂貨號及規格,無標注的鋼絲繩不得使用。鋼絲繩禁止接長使用。

卷揚式啟閉機的卷筒

如果啟閉機上的鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B,加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機,其卷筒繩槽底徑公差應不大于h9。

鑄鐵卷筒和焊接卷筒應經過時效處理,鑄鋼卷筒應退火處理。鑄造卷筒加工面上的局部砂眼、氣孔其直徑小于8mm,深度小于4mm,在每200mm長度內不多于1處,在卷筒全部加工面上的總數不多于5處,允許不焊補。鑄造卷筒缺陷在清除到露出良好金屬后,單個缺陷面積小于300mm2,深度不超過該處名言壁厚的20%,同一斷面和長度200mm的范圍內不多于2處,總數量不多于5處,允許焊補。焊補后不需進行熱處理,但需磨光。卷筒缺陷清除到露出良好金屬后,單個缺陷面積大于300mm2或缺陷深度超過該處名言壁厚的20%,缺陷總數量多于5處或同一斷面長度200mm的范圍內多于2處,應報廢。卷筒上有裂紋時,應報廢。

卷揚式啟閉機的聯軸器

齒輪聯軸器齒面及齒溝不允許焊補,齒面的局部砂眼、氣孔等缺陷其長、寬、深都不超過模數的20%,且數值都不大于2mm,距離齒的端面距離不超過齒寬的10%,聯軸器有這種缺陷的齒數不超過3個時,可認為合格,但應將缺陷邊緣磨鈍。聯軸器軸孔表面不允許焊補,軸孔內的單個缺陷面積不超過25mm2,深度不超過該處名義壁厚的20%,缺陷數量不超過2處,且相鄰兩缺陷的間距不小于50mm,可認為合格,但應將缺陷的邊緣磨鈍。聯軸器其他部位的缺陷在清除到露出良好金屬后,單個面積不在于200mm2,深度不超過該處名義壁厚的20%,且同一加工面上不多于2個,允許焊補。聯軸器缺陷超過上述規定或出現裂紋時,應報廢聯軸器鑄鋼件加工前應進行退火處理。彈性聯軸器的組裝應符合GB/T5014的規定,齒輪聯軸器的組裝應符合JB/T8854.1的規定。
