一、技術參數要求
1適用產品規格：JHN2030
2主要技術參數

項目 名稱
JHN2030動力超聲波焊接機
1．基材
1.1 正極
1.1.1 基體(極片)材質 鋁箔
1.1.2 基體(極片)厚度 0.09-0.012
1.1.3 墊片(極耳)材質 鋁極耳
1.1.4 墊片(極耳)厚度 0.1-0.5
1.2 負極
1.2.1 基體(極片)材質 銅箔
1.2.2 基體(極片)厚度 0.08-0.012
1.2.3 墊片(極耳)材質 鎳極耳/銅鍍鎳
1.2.4 墊片(極耳)大小/厚度 0.1-0.4
1.3 疊片
1.3.1 疊片材質 鋁片
1.3.2 疊片厚度 0.1-0.6
2．電芯
2.1 疊片工藝
2.2 疊片大層數（驗收標準） 10-50層
2.3 電芯厚度
3．極耳焊接
3.1 極耳焊接方式 縱向或橫向
3.2 極耳焊接能力
3.3 焊點長度 根據客戶工藝要求定制
3.4 焊點寬度 根據客戶工藝要求定制
3.5 焊接時間 1S 內
3.6 焊點排數 2排
3.7 壓力 0MPa～1MPa，可調
3.8 時間調節范圍 0～60S，可調
3.9 焊接面壽命 ≥10 萬次
4．焊頭標準
4.1 焊頭材質 進口高速鋼
4.2 焊點高度 1mm
4.3 焊點／紋路分布狀態 網紋或直紋
4.4 焊接面距焊頭的高度 ＞5mm
4.5 焊頭的長度 ≥142mm
4.6 焊頭的可用焊接面 2 個
4.7 焊頭安裝方向 橫向
4.8 振幅可調節范圍 半周 20~40um
4.9 焊頭維修次數 3-5次，使用壽命≥10萬次
5．換能器
5.1 各換能器之間的頻率差 ≤400Hz
5.2 各換能器之間的阻抗差 ≤4Ω
5.3 各換能器之間的電容差 ≤400PF
5.4 換能器與外殼的絕緣電阻 ≥42MΩ
5.5 可承受功率 3000W+(峰值)
6．超聲波發生器
6.1 頻率控制方式 內置頻率可調
6.2 恒振幅功能 開關電源恒壓恒流（恒振幅）
6.3 振幅無級可調 無級可調
7．產品
7.1 外觀 無虛焊、焊穿、漏接，焊接牢固，層層滲透
7.2 驗收標準 工藝方面均以焊接效果達到廠家要求和生產能力為主要衡量指標
8．設備設計使用壽命 8~10 年
二：設備（生產線）的組成部件
1、設備工作原理
換能器把超聲頻大功率振蕩信號,變換成相應頻率的機械能,施加到需熔接的金屬片的界面,使金屬片相合處瞬間生熱,進而使金屬晶格中的粒子啟動,使金屬片相合處的分子相互滲透而熔接在一起。
2、設備結構組成
該金屬熔接機主要由超聲波發生器,換能器,模具,氣動部件,機架等組成。
3、設備性能指標
設備型號 超聲頻率 超聲功率 氣壓 焊接時間 電壓 重量
JHN2030 20KHz 3000W 0.2-0.8MPA 0.6S 以內 220V/50Hz 60KG
4、設備功能特點
JHN2030性能特點
A、采用恒流恒壓電路技術，超聲振幅連續可調；
B、采用西門子LOGO控制系統，帶有二次超聲功能； 系統開機自檢，振副智能分段，自動跟蹤，提供上機信號傳輸功能 。
C、機頭機械結構采用德式 X 導軌結構，精密度；
D、保護系統：
⑴ 電壓保護系統（供電電壓的范圍 220V～250V）；在自動平恒電壓期間不影響本機輸出功率及工作頻率；
⑵ 超負荷保護系統； ⑶ 過流保護；⑷ 供電頻率不穩自動補償；（5）焊接過載保護信號反饋
E、設備上的所有計量儀表都使用公制單位。
5、設備尺寸
5. 1 發生器尺寸（長 x 寬 x 高）：490mm x280mm x200mm；重量：42~48KG。
5. 2 機頭尺寸（長 x 寬 x 高）：400mm x280mm x120mm；重量：42~45KG。

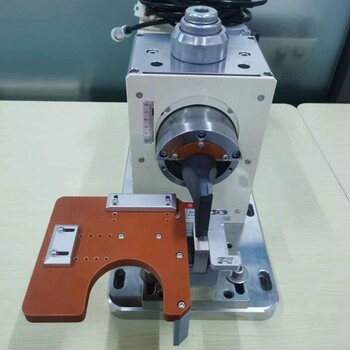

6、設備實物圖：（此圖僅供參考，以實物為準）




7、設備組成機構清單

序號 機構名稱 功能 數量
1 超聲波發生器 變頻裝置，將工頻電流改變?yōu)槌暡l率 20KHz 的振蕩電流 1 套
2-01 振動系統－換能器 壓電效應將發生器饋入的超聲波頻率電能轉換成機械振動能 1 支
2-02 振動系統－變幅桿 改變振幅 1 支
2-03 振動系統－焊接頭 將機械能施加到需焊接的金屬片的界面 1 只
3 機架（頭） 固定振動系統的機械構件、氣動構件 1 套
4 連接電纜線 連接超聲波發生器與機架（頭） 2 條


三：設備主要部件設計規格

1、 電路部分（功能、實現方式）


編號 部件名稱 功能功能、實現方式
1 電源開關 控制總電源
2 交流接觸器 主功率電流銜接
3 開關電源 穩壓穩流（恒定振幅）
4 超聲發生器－主板 產生振蕩電信號。
5 超聲發生器－功率放大模塊 電功率放大。
6 超聲發生器－輸出變壓器 振蕩信號輸出，阻抗匹配。
7 程式控器－LOGO 工作時間程式控制
8 程式控器面板－LOGO-TD 界面 操作面板
2、氣動部分


3. 設備機構組成及備件清單

序號 機構名稱 部件名稱 規格型號 制造廠家 數量 質保期
1

電纜線 高頻電纜線 JHN20+ 金合能 1 條 壹年
2 高頻電纜線 JHN20 金合能 1 條 壹年
3 輸出控制線 4 芯 1 條 壹年

4
振動系統
換能器
JHNX20 晶片德國泰
克金合能組裝 1 支
壹年
5 變幅桿 JHNY2024 金合能 1 支 壹年
6
焊頭
20KHz 一勝百進口材料 一備一用 壹年
（磨損除外）
7 法蘭盤 金合能 1 套 壹年
8 彈片 鈦 金合能 1 片 壹年
9 控制箱 主板 JHN20 金合能 1 塊 壹年
10 輸出變壓器 JHN20 金合能 1 塊 壹年
11 開關電源模塊 JHN20 金合能 1 套 壹年
12 芯片處理器 JHN20 美國ID公司 1 套 壹年
13 固定夾具 上模定型套 \ \ \ \
14 底座 金合能 1 套 壹年
15 骨架部分 機架 JHN20 金合能 1 套 壹年
16 X 導軌 V6 CPC 2 套 壹年
17 氣缸 SDA80*40 亞德克 1 套 壹年
18 電磁閥 24V310-10 亞德克 1 套 壹年
附注：
