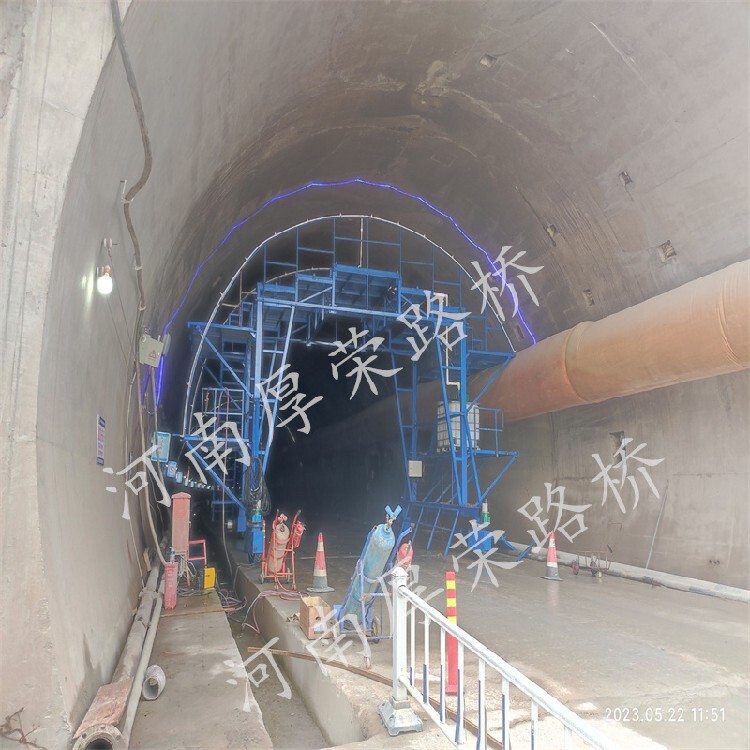

新型隧道噴淋養護臺車.其功能不僅能滿足隧道二襯混凝土澆筑面的養護,且兩側及頂部平臺還可以作為隧道檢測,注漿的平臺使用,實現隧道機械化一機多用功能的要求,該臺車從行走到養護噴淋部分均實現了自動化,大大提高了隧道養護效率,效果,并減輕了人工勞動強度,下面就這一新研制的臺車結構,電控設計及工作原理與特點具體說明一下這種適合隧道養生使用的全自動噴淋養護臺車.

隧道混凝土養護施工技術及一種隧道混凝土養護臺車,其特征在于包括行走系統,水管輪盤,噴淋管斜撐,進水管,臺車大架,噴淋管和噴頭;所述臺車大架固定安裝在行走系統上部,水管輪盤設置在臺車大架的兩側面,進水管布置在水管輪盤上,噴淋管沿隧道混凝土結構橫斷面設置,由臺車大架上的噴淋管斜撐支撐固定,并與進水管相連;在噴淋管上,固定設有若干個朝向隧道混凝土結構端面的噴頭;有效克服了人工養護效果差,施工效率低,操作繁瑣不靈便,安全隱患較大的不足,推廣應用后能取得較好的經濟及社會效益.

隧道二襯施工噴淋養護
明洞二襯施工方法：1、將二襯臺車推進至明洞范圍。2、在臺車上進行明洞鋼筋綁扎。3、鋼筋綁扎結束后，在外側立模板，頂部留孔，采用砼輸送泵將砼注入模板內，4、待砼施工完7天后拆除模板，移走二襯臺車。

隧道二襯修補臺車
隧道洞口施工方法：

1、洞頂截水溝

在進行洞口土石方開挖前，施作好洞頂截水溝。以防地表水滲入開挖面，洞頂環形截水溝與路基邊溝相接，形成良好的排水系統。截水溝出口附近應用漿砌片石鋪砌，以防沖刷。

2、洞口邊仰坡施工

洞口施工前組織測量人員對邊仰坡開挖線進行準確的測量定位，采用人工配合挖機分臺階進行從上至下開挖，開挖至高度2米時用人工對坡面進行清理，個別需要爆破的部位采用松動爆破，在挖機開挖邊坡時預留10～15㎝用人工修刷，盡量做到坡面平整。

3、洞口長管棚施工

支護剛度大，可承受土體的垂直和側向壓力，長管棚預支護具有棚架、錨固、固結地層的三種功能，它將部分荷載有效地吸收和傳遞到已封閉的支護結構上。在軟弱松散不良地質地帶，通過長管棚注漿補充固結土體，增強隧道上方土體的穩定性，隧道進洞安全，滿足圍巖開挖穩定的要求。

隧道二襯修補臺車
隧道自動養護臺車
隧道洞口段工程施工工序流程如下：
一、截水溝施工
洞口邊仰坡邊緣線5米以外設臵洞頂截水溝。洞頂截水溝位臵結合現場實際情況布設，采用人工開挖和人工砌筑，自低處向高處分段開挖和砌筑，并根據現場實際情況設臵沉降縫，沉降縫設臵距離為15m~20m。并在邊、仰坡施工前完成，確保坡面穩定。
a、基坑開挖
開挖時嚴格按照?qǐng)D紙尺寸開挖，先用機械簡單在截水溝測定中線開槽，再用人工整平基坑并夯實，基槽底面應夯實到圖紙規定的壓實度，對于基槽底面土質不符要求的，應及時開挖換填土，進行加固，溝底與溝壁堅實平順，不欠挖。
b、漿砌施工
進行鋪砌時，截水溝漿砌片石工程咬扣應緊密，嵌縫飽滿、密實，勾縫平順無脫落，縫寬大體一致。當截水溝的位臵、斷面、尺寸、坡度、標高均符合圖紙要求。為防止水流下滲和沖刷，截水溝應進行嚴密的防滲和加固處理。地質不良地段和土質松軟、透水性較大或裂隙較多的巖石路段，對溝底縱坡較大的土質截水溝及截水溝的出水口，均應采取措施防止?jié)B漏和沖刷溝底及溝壁。
二、邊仰坡開挖
洞口土方采用挖掘機分層開挖，自卸汽車運至棄碴場；石方采用淺孔控制弱爆破，挖掘機或裝載機裝碴，自卸汽車運至棄碴場。
1）隧道明洞、洞門開挖前，施工洞口邊仰坡外的截、排水溝，以避免對邊坡沖刷，導致邊坡落石、失穩坍塌。明洞及洞門段開挖采用人工配合挖掘機由上而下進行。遇個別較大孤石或少量硬質巖，風鉆鉆孔、微藥量解體，風鎬修鑿輪廓或非電控制光面爆破，不得擾動邊坡，影響邊坡穩定。裝載機或挖掘機裝碴，自卸汽車直接運輸?shù)揭?guī)定地點卸碴。邊坡開挖坡度按設計圖放坡，當開挖到暗洞支護相應標高時，立即進行支護施工。結合邊坡地形穩定程度，坡面用錨桿、鋼筋網、噴混凝土作為臨時防護，以確保施工安全。
2）邊仰坡刷坡自上而下分層進行，每層高度2～3m，隨開網噴支護。做好坡面噴混凝土防護層與原坡面銜接，防止坡面風化，引起水土流失、導致邊仰坡防護受到損壞。隧道明洞、洞門開挖，避免在雨天進行。
三、邊仰坡防護
(1)砂漿錨桿施工
a、機械鉆孔
潛孔鉆安裝完成后，根據測量放樣孔位，用地質羅盤控制鉆孔方向，嚴格認真進行孔位調整，確保鉆機安放支架牢固穩定，在造孔過程中不允許出現晃動。
b、錨孔清孔
鉆進達到設計深度后，不能立即停鉆，要求穩鉆1～2分鐘，防止孔尖達不到設計孔徑。鉆孔孔壁不得有沉碴及水體粘滯，清理干凈，在鉆孔完成后，使用高壓空氣（風壓0.2～0.4MPa）將孔內巖粉及水體全部清除出孔外，以免降低水泥砂漿與孔壁巖土體的粘結強度，清孔完成后，應將孔口暫時封堵，避免碎屑雜物進入孔內。
c、安裝錨桿
錨孔成孔結束后，經監理工程師檢驗合格后，方可進行下道工序施工。安裝前，要確保每根鋼筋順直，除銹、除油污，安裝錨桿體前再次認真核對錨孔編號，人工緩緩將錨桿體放入孔內，用鋼尺量出孔外露出的鋼桿長度，計算孔內錨桿長度（誤差控制在±50mm范圍內），確保錨固長度。

隧道自動噴淋養護臺車
隧道的施工工序：

1.施工前應對設計所提供的工程地質和水文地質資料進行詳細分析了解，深入細致地作施工調查，制訂相應的施工方案和措施，備足有關機具及材料，認真編制和實施施工組織設計，使工程達到安全、、的目的。

2.特殊地質地段隧道施工時，應以“先治水、短開挖、弱爆破、強支護、早襯砌、勤檢查、穩步前進”為指導原則。在選擇和確定施工方案時，應以安全為前提，綜合考慮隧道工程地質及水文地質條件、斷面型式、尺寸、埋置深度、施工機械裝備、工期和經濟的可行性等因素而定。

3.在隧道開挖方式選擇上，無論是采用鉆爆開挖法、機械開挖法，還是采用人工和機械混合開挖法，應視地質、環境、安全等條件來確定。如用鉆爆法施工時，光面爆破和預裂爆破技術，既能使開挖輪廓線符合設計要求，又能減少對圍巖的擾動破壞。

4.隧道通過自穩時間短的軟弱破碎巖體、淺埋軟巖和嚴重偏壓、巖溶流泥地段、砂層、砂卵（礫）石層、斷層破碎帶以及大面積淋水或涌水地段時，為洞體穩定可采用錨桿、小鋼管、管棚、地表預加固地層和圍巖預注漿等輔助施工措施，對地層進行預加固、支護或止水。

5.為了掌握施工中圍巖和支護的力學動態及穩定程度，以及確定施工工序，施工安全，應實施現場監控量測，充分利用監控量測指導施工。對軟巖淺埋隧道須進行地表下沉觀測，這對及時預報洞體穩定狀態，修正施工方案都十分重要。

6.穿過未膠結松散地層和嚴寒地區的凍脹地層等，施工時應采取相應的措施外，均可采用錨噴支護施工。爆破后如開挖工作面有坍塌可能時，應在清除危石后及時噴射混凝土護面。如圍巖自穩性很差，開挖難以成形，可沿設計開挖輪廓線預打設錨桿。錨噴支護后仍不能提供足夠的支護能力時，應及早裝設鋼架支撐加強支護。 　

7.當采用構件支撐作臨時支護時，支撐要有足夠的強度和剛度，能承受開挖后的圍巖壓力。圍巖出現底部壓力，產生底膨現象或可能產生沉陷時應加設底梁。當圍巖極為松軟破碎時，應采用先護后挖，暴露面應用支撐封閉嚴密。根據現場條件，可結合管棚或錨桿等支護，形成聯合支撐。支撐作業應迅速、及時，以充分發揮構件支撐的作用。

8.圍巖壓力過大，支撐受力下沉侵入襯砌設計斷面，挑頂（即將隧道頂部提高）時，其處理方法是：拱部擴挖前發現頂部下沉，應先挑頂后擴挖。當擴挖后發現頂部下沉，應立好拱架和模板先灌筑滿足設計斷面部分的拱圈，俟混凝土達到所需強度并加強拱架支撐后，再行挑頂灌筑其余部分。挑頂作業宜先護后挖。

9.對于極松散的未固結圍巖和自穩性極差的圍巖，當采用先護后挖法仍不能開挖成形時，宜采用壓注水泥砂漿或化學漿液的方法，以固結圍巖，提高其自穩性。松散地層結構松散，膠結性弱，穩定性差，在施工中極易發生坍塌。如極度風化破碎已失巖性的松散體；漂卵石地層、砂夾礫石和含有少量粘土的土壤以及無膠結松散的干沙等。

10.特殊地質地段隧道襯砌，為防止圍巖松弛，地壓力作用在襯砌結構上，致使襯砌出現開裂、下沉等不良現象。因此，采用模筑襯砌施工時，除遵守隧道施工技術規范的有關規定施工外，還應注意：當拱腳、墻基松軟時，灌筑混凝土前應采取措施加固基底。

襯砌混凝土應采用高標號或早強水泥，提高混凝土等級，或采用摻速凝劑、早強劑等措施，提高襯砌的早期承載能力。仰拱施工，應在邊墻完成后抓緊進行，或根據需要在初期支護完成后立即施作仰拱，使襯砌結構盡早封閉，構成環形改善受力狀態，以確保襯砌結構的長期穩定堅固。在隧道的施工過程中，應把地質預報納入隧道施工的正常工序，使地質預報成為促進隧道科學施工的有力手段。

在隧道施工過程中遇到的地質問題往往千差萬別，不盡相同，有時甚至是諸種不良地質疊加和組合。施工中要區別各種情況，具體問題具體對待，采取有針對性的處置措施，盡可能把不良地質給施工帶來的損失降低到低程度。

不良地質雖然給隧道施工造成了困難，但只要掌握了不良地質的性質、規模和在隧道的出露位置，所采取的治理措施及時、得當，不僅可以避免任何地質條件下出現的地質災害，而且可以用較小的代價彌補不良地質給施工。
