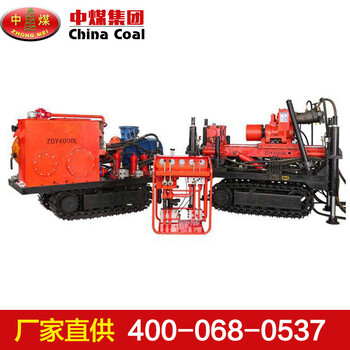

ZDY6000L型履帶式全液壓坑道鉆機

ZDY6000L型履帶式全液壓坑道鉆機是一種低轉讓速大轉矩、適于大直徑中深孔鉆進的履帶自行全液壓動力頭式坑道鉆機。該鉆機具有技術性能、工藝適應性強、安全可靠、移動搬遷方便等優點，主要適用于煤礦井下大直徑中深瓦斯抽放及其它工程孔的施工。

ZDY6000L型履帶式全液壓坑道鉆機型號含義

Z代表鉆機，D代表動力頭式，Y代表液壓傳動，數字代表大額定轉矩N.m，L代表履帶式。

ZDY6000L型履帶式全液壓坑道鉆機產品結構

ZDY6000L型煤礦用坑道鉆機采用整體式布置，全機由主機、泵站、操縱臺和履帶車體四大部分，各部分之間用軟管連接，結構緊湊，便于搬遷運輸，在運輸條件較差的地區。

ZDY6000L型履帶式全液壓坑道鉆機產品特點

1、主機、泵站、操縱臺三大件集中布置在自行式履帶車體上，搬遷方便；

2、卡盤和夾持器相配合，可實現鉆具擰卸機械化，減輕工人勞動強度。鉆機上設置多種聯動功能，可提高工作效率；

3、給進與起拔鉆具能力大，提高了鉆機處理卡鉆事故的能力；

4、采用雙泵系統，回轉參數與給進參數可立調節。變量泵油和變量油馬達組合，轉速和轉矩可在較大范圍內無級調整，提高了鉆機的適應能力；

5、回轉器主軸為通孔結構，鉆桿長度不受鉆機給進行程限制。取出夾持器卡瓦，可擴大通孔直徑，便于起下粗徑鉆具；

6、液壓元件采用進口或國產定型產品，性能穩定，通用性強，質量可靠；

7、通過操縱臺進行集中操作，人員可遠離孔口一定距離，有利于人身安全；

ZDY6000L型履帶式全液壓坑道鉆機產品參數

尺寸及重量

主機（長×寬×高）mm：2685×994×1780

泵站（長×寬×高）mm：2495×900×1700

操縱臺（長×寬×高）mm：mm：730×535×835

整機重量（KG）：6800

適用鉆孔深度（M)600

行走裝置

行走速度（km/h）：1.5

大爬坡能力（°)：25

接地比壓(N/mm2)：0.099

額定壓力(Mpa)：25

客定流量(L/min)：30

回轉裝置

動力頭轉矩（N.m）：6000~2800

額定轉速（r/min)：55~110

油馬達型號：A6V160MA

油馬達排量(ml/r)：46~160

鉆桿直徑：Φ73、Φ89

主軸通孔直徑：Φ95

進給裝置

主軸傾角：0-±90°

大進給力（KN）：160

進給速度（M/S)：0-0.4

大起拔力（KN）：240

起拔速度（M/S)：0-0.3

進給/起拔行程：600

泵站

電動機型號：YBK2-280S-4

額定功率（KW）：75

額定電壓（V）：380V/660V、660V/1140V

額定轉速（r/mim)：1480

主油泵型號：L10VO71DR

額定壓力（MPa）：25

主油泵排量（ML/R）：0-71

主油泵流量(ML/min）：0-156

副油泵型號：L10V028DR

副油泵排量（ML/R）：0~28

副油泵流量(ML/min）：0~84

液壓系統額定壓力（MPa)：主油泵：22；副油泵：22

油箱有效容積（L）：400

該產品已出口美國、法國、加拿大、印尼、 越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。zmjt061

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
