二、彎拱機分類
根據彎曲型鋼的類別可分為
工字鋼彎拱機、槽鋼彎拱機、U型鋼彎拱機、H鋼彎拱機、角鋼彎拱機、軌道鋼彎拱機、方鋼彎拱機以及一些特種型鋼彎拱機。
根據頂彎力度可分為100彎拱機、150彎拱機、250彎拱機、300彎拱機、350彎拱機
三、彎拱機結構組成
液壓冷彎供機由兩套主電機及減速器組，主動滾輪。被動滾輪及油泵電機，齒輪泵，溢流閥，電磁轉向閥工作油缸組成的液壓工作站等部件組成。
四、彎拱機工作原理
彎拱機采用三點式，型鋼兩端從動輪限位，中間靠液壓油頂壓力逐漸彎曲，在設計上改進使得對工件無劃傷。
將工字鋼放在冷彎?rùn)C(jī)上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢流閥（可調整壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動型鋼工作，反復操作，達到所需為止。
五、彎拱機適用范圍
萬澤錦達彎拱機用于彎曲工字鋼、槽鋼、U型鋼、H鋼等型鋼
萬澤錦達彎拱機所加工的型鋼應用于工程建筑拱形支護、隧道涵洞拱架支護、橋梁拱架支護、水利水電工程、船舶龍骨彎曲加工、頂棚支護、礦用軌道工字鋼彎曲、糧倉工廠的支護骨架等
六、彎拱機特點
1、結構簡單
2、成本較低
3、安*全*可*靠
4、型鋼弧度加工速度快
5、耗功低
被各行業工程所采納并應用。
七、彎拱機發展前景
近年來隨著電子數控化的發展，萬澤錦達在原有的基礎上，設計出了數控彎拱機。同時我廠負責彎拱機數控程序的加裝。
彎拱機標配彎曲半徑1.2m，鋼板加厚防銹，電機國標銅芯，彎曲弧度誤差小。

產品概述
WGJ系列“冷彎?rùn)C(jī)”是我廠生產的一種多功能型鋼冷彎設備。主要用于工字鋼、H型鋼等型鋼的拱形卷圓、變徑、彎曲。泛應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼等型鋼的彎曲。
主要參數
的彎曲半徑： ≥1.5m
油缸推進速度： 8-15 mm/s
主動滾輪轉速： 7-10 r/min
液壓系統壓力： 26 Mpa
總功率： 11.0 Kw
整機重量： 2380kg
外形尺寸： 2.4*1.5*1.4M

試機：為工作順利，冷彎?rùn)C(jī)在開始工作前要把機器調試好。
1.加油：加注液壓油、齒輪油、黃油；
2.接電：接380V電，檢查電源是否正常；
3.啟動電源：檢查油泵組電機轉向是否正常；
4.啟動液壓系統：按下開關，查看千斤頂伸縮是否正常；
5.放置鋼材，進行調試。

液壓工字鋼冷彎?rùn)C(jī)/數控型液壓工字鋼彎拱機、糧倉構架槽鋼折彎?rùn)C(jī)、隧道支護H型鋼拱架冷彎成型機
1. 萬澤錦達冷彎?rùn)C(jī)廠家名稱：萬澤錦達機械制造有限公司
2. 萬澤錦達冷彎?rùn)C(jī)廠家地址：中國山西.太原市.小店區.北格鎮
3. 萬澤錦達冷彎?rùn)C(jī)聯系方式：
4. 萬澤錦達冷彎?rùn)C(jī)性能質量：優良
5. 萬澤錦達冷彎?rùn)C(jī)實物圖片：
6. 萬澤錦達冷彎?rùn)C(jī)廠家報價：19500以上(含19500，因型號而定)
7. 萬澤錦達冷彎?rùn)C(jī)詳細介紹：
WGJ-250型冷彎?rùn)C(jī)是本公司W(wǎng)GJ系列冷彎?rùn)C(jī)（全自動工字鋼彎曲機）其中一個型號，該機頂彎力量大，組裝結構牢，采用純液壓系統，維護保養費用少。
凡本公司W(wǎng)GJ系列產品一律實行三包。
整機出易損件外，質.保一年。保修期以外，廠方只收配件成本費

該系列冷彎?rùn)C(jī)彎曲“半.徑”可達1.5米，成型快切美觀。
首根工字鋼加工出來，下一根用電焊焊牢大約過1小時左右冷卻后再?gòu)澢庸?，以免電焊接頭段裂，接下去第三根、第四根......不動千斤頂，以此類推，直到工作完成。
WGJ-250型彎拱機是我廠研發型全自動彎曲型鋼產品。采用液壓系統，具有傳動平穩，壓力大等特點，采用編碼器定位系統，能準確*位，加工精度大幅度提*，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。

彎拱機是隧道支護鋼拱架加工制作的新型設備。
它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔*助系統等六大部分組成。
工作時，冷彎?rùn)C(jī)將所需冷彎加工的型鋼由輔*助系統的門式托架推放在兩主動滾輪之間，冷彎?rùn)C(jī)啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，冷彎?rùn)C(jī)待達到設計所需弧度時關閉液壓系統，冷彎?rùn)C(jī)啟動機械傳動系統，冷彎?rùn)C(jī)使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，冷彎?rùn)C(jī)從而實現連續冷彎作業。在冷彎結束時，冷彎?rùn)C(jī)關閉機械傳動系統 ，冷彎?rùn)C(jī) 同時啟動液壓系統 ，冷彎?rùn)C(jī) 使液壓缸收回。將冷彎型鋼放置在輔*助系統的門式托架上。這種冷彎作業，冷彎?rùn)C(jī) 保*了材質的強度，冷彎?rùn)C(jī) 提****高了支護鋼拱架的質量，冷彎?rùn)C(jī)*大地提*了工效，冷彎?rùn)C(jī)操作簡單、明了。冷彎?rùn)C(jī)與壓床相比，冷彎?rùn)C(jī)具有良好的工作性能。

一、參數
項目 單位 參數
液壓系統壓力 Mpa 16.5-25
油缸推進速度 mm/s 1-13
彎曲半徑 m 2.0
主動滾輪轉速 r/min 9
總功率 Kw 11.9
整機重量 Kg 2380
外形尺寸 M 2.6*1.6*1.4
二、結構及工作原理

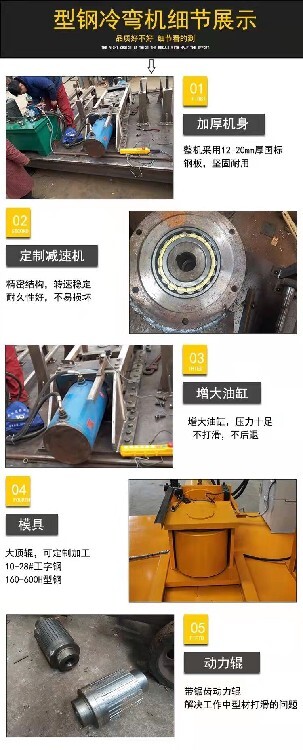

該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成.
工作原理：把工字鋼放在冷彎?rùn)C(jī)上，所需彎曲的型鋼與減速器帶動的滾輪接觸后，壓緊手柄進給鎖緊，啟動電機油泵組，由油泵輸出的高壓油經溢流閥（可調壓），進入聚成塊到電液閥，電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，機將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需弧度為止。
三、使用須知
設備安裝在堅硬的基礎面上，冷彎?rùn)C(jī)找正，冷彎?rùn)C(jī)以進給導軌面處于水平位置為準。
工字鋼在水平的工作臺上（帶有滾動的工作臺）工作。
使用前加油（減速器加30#機油，冷彎?rùn)C(jī)油箱加46#液壓油），冷彎?rùn)C(jī)以后定期換油。
四、試機
為工作順利，冷彎?rùn)C(jī)在開始工作定要把機器調試好。檢查電源是否正常；檢查電機油泵組是否正轉；將壓力表開關打開，冷彎?rùn)C(jī)溢流閥調壓手輪松開；點動電機，檢查旋轉方向是否正確；檢查電液閥和點動開關是否正常；準備工作無誤后，啟動電機，將壓調至10Mpa，試運行三分鐘左右，如果運轉正常，準備正式工作。
6.注意事項
正確使用設備，認真執行設備保養，遵守操作規程，是減少設備故障，延*設備使用時長，保障生產的條件，因此設備的操作者及維修人員須了解設備的結構、性能、維護方法和操作規程。
在油箱沒有注入油前切勿啟動電機。使用前先檢查油箱內的油是否加滿，以防油泵吸空。設備使用的液壓油經過嚴格的過濾方可注入油箱，一般使用46號抗磨液壓油.油介質.做好油及本設備的清潔工作，以免淤塞或漏油影響使用效。使用的時間不應超過兩個月.過濾網可放在煤油中沖洗，如油液未變質，在經過過濾后仍可使用。
經常檢查設備需潤滑處是否有堵塞現象。
每班工作結束后，請用收回油缸。
若長期不使用設備，要在滑動處面上涂上防銹油。

獲取關于WGJ系列彎拱機詳細信息可致電：萬澤錦達冷彎?rùn)C(jī)銷售經理劉建麗。

WGJ系列冷彎?rùn)C(jī)是我廠自主研制的一種多功能型鋼冷彎設備。主要用于H型鋼、U型鋼、C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼自動成型，、操作方便。
主要參數：
型材規格：14-32工字鋼
彎曲半徑：≥1.5m
油缸推進：8-15mm/sec
主輪轉速：7-10r/min
液壓系統：25mpa
總功率：11.9kw
整機質量：2380kg

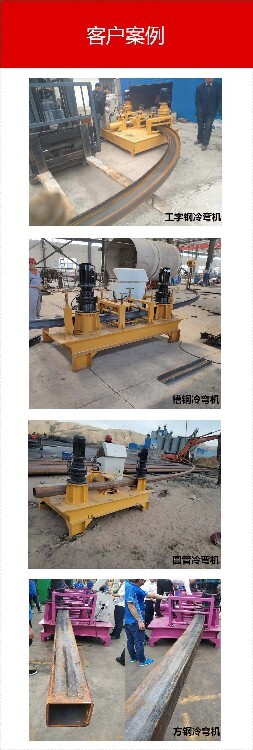

冷彎?rùn)C(jī)常見的：礦工鋼彎拱機，H型鋼冷彎?rùn)C(jī)，軌道鋼彎拱機，槽鋼冷彎?rùn)C(jī)，工字鋼彎拱機，U型鋼彎拱機，角鋼彎曲機等等。經過彎曲后的工字鋼應用于煤礦、公路地道、鐵路地道、地鐵地道、水利水電等工程的鋼構架和支護拱架。
工作原理：
把工字鋼放在冷彎?rùn)C(jī)上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制。
工字鋼彎拱機操作使用說明：
1. 工作時，將所需冷彎加工的型鋼由輔*助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。
2. 在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔*助系統的門式托架上。
3. 這種冷彎作業，保*了材質的強度，提*了支護鋼拱架的質量，*大地提*了工效，操作簡單、明了。冷彎?rùn)C(jī)與壓床相比，具有良好的工作性能。

WGJ-250工字鋼彎曲機（冷彎拱機）是我廠研發的全自動彎曲型鋼產品。采用液壓電子顯碼系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。
工字鋼彎曲機（冷彎拱機）是全自動彎曲型鋼產品。采用液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。冷彎?rùn)C(jī)是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔*助系統等六大部分組成。
感恩您關注我們的產品,若您希望獲得進一步的了解，如山西太原WGJ-250全自動冷彎?rùn)C(jī)彎拱機價格、山西太原WGJ-250全自動冷彎?rùn)C(jī)彎拱機規格型號等信息，歡迎您聯絡我們!
公司主營產品：路橋開山設備、混凝土機械、巖石鋸、園林綠化設備、換枕機、泥漿泵、工字鋼彎拱機、潛孔鉆機、破樁機、礦用風動鋸、破碎斗、篩分斗、、鑿巖機、挖機屬具等礦用機械設備。

冷彎?rùn)C(jī)型號
折疊分類
冷彎?rùn)C(jī)有液壓和電動兩種傳動形式。

折疊型號
目前市場上常見的冷彎?rùn)C(jī)型號有WGJ220型、WGJ250型、WGJ300型三種，而這三種型號也分為了液壓或者電動的傳動方式。

彎弧機小彎弧角度？可彎哪種型鋼？
卷板大厚度 12mm，卷板大寬度 125mm，滿載卷制小直徑 1.5m。此設備可用于彎曲：
工字鋼（10號、12號、14號、16號…40號工字鋼）；
H型鋼（100H型、150H型、175H型…400型H型鋼）；
槽 鋼（8#、10#、12#、14#、16#…40#槽鋼）；
U型鋼（18U、25 U、29 U、36 UU型鋼）。
