一、基本簡介

    堆垛機伸縮叉也稱堆垛機雙向自動伸縮叉，又名：堆垛機伸縮貨叉、堆垛機雙向自動伸縮貨叉、堆垛機移載貨叉等，它是現代物流倉儲堆垛系統中的重要組件，它能自動伸展和收縮，根據控制系統發出的指令，通過電機的驅動，實現對不同高度、不同位置的貨物進行精準定位和搬運，具有體積小、載荷量大、移載平穩、運行流暢等特點，廣泛應用于立體庫、智能倉儲系統中.

    二、結構設計

    堆垛機伸縮叉是由上叉體(前叉體)、中叉體、下叉體(固定叉體)等三段叉體疊加在一起組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    三、工作原理

    伸縮叉的下叉體(固定叉體)直接安裝在載貨臺上，中叉體在齒輪齒條鏈條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸！

    也可根據實際需求采用四段式叉體結構，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，也就是所謂的雙深位結構或雙伸位結構，使伸縮叉的行程更大、移載距離更遠！

    四、主要參數

    [1].叉體材料：42CrMo(二次鍛打)

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30mm～50mm

    [5].空載速度：50m/min

    [6].滿載速度：30m/min

    [7].空載加速：1m/sx[可控]

    [8].滿載加速：0.5m/sx[可控]

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    五、常用配置

    [1].滾動軸承：IKO/KIS

    [2].傳動鏈條：桂盟鏈條

    [3].導向滑塊：UPE分子

    [4].扭力限制器：Mikipulley

    [5].中位開關[接近開關]：NBN4-12GM40-E2 P+F

    [6].限位開關[行程開關]：D4MC-5020-Nomron

    [7].編碼器： TR(帝爾)、kubler(庫伯勒)

    [8].動力配置：SEW變頻電機或伺服電機

    六、應用范圍

    堆垛機伸縮叉廣泛應用于立體庫、智能倉儲、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    七、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家專[zhuan]業的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完全全自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類堆垛機伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

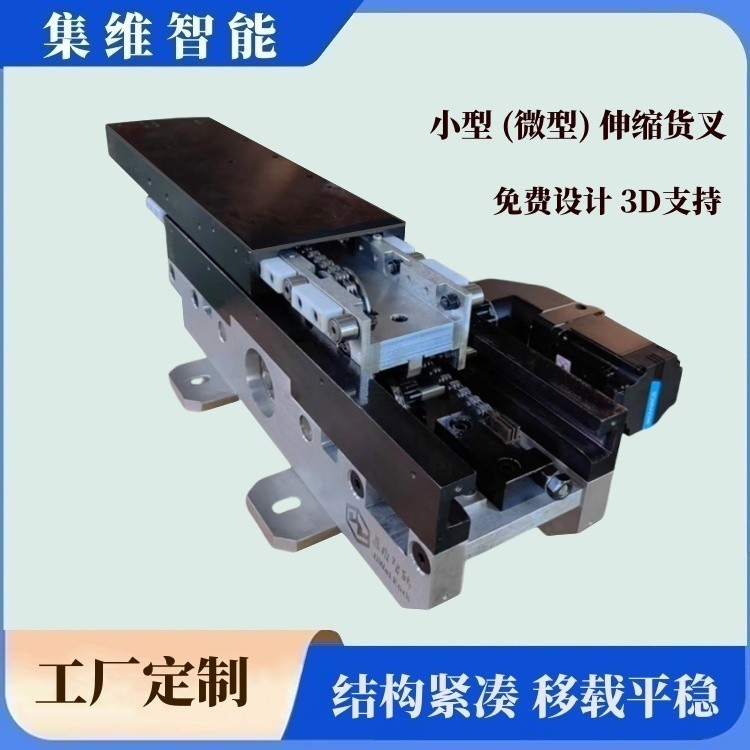

【上圖】微小型_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】輕小型_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節式_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】小板式_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三節(輕載式)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三段寬載面_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】窄體寬載面(寬截面)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】寬體寬載面(寬截面)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】寬體寬載面(寬截面)同步帶傳動結構_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三段(輕載式)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】三段(重載式)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式單電機雙伸位(或雙深位)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式雙電機雙伸位(或雙深位)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】單指式單電機多伸位(或多深位)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式雙電機雙伸位(或雙深位)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位(或單深位)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙列式(雙排列)單伸位(或單深位)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位(或單深位)不銹鋼材料_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位(或單深位)(純齒輪傳動)_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】雙指式單伸位(或單深位)_窄截面或小截面_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（結構展示圖）

【上圖】AHJW集維品牌_堆垛機伸縮叉_堆垛機雙向自動伸縮叉（優勢簡介）

【上圖】集維工廠（資質證書）

【上圖】集維工廠（外景）
