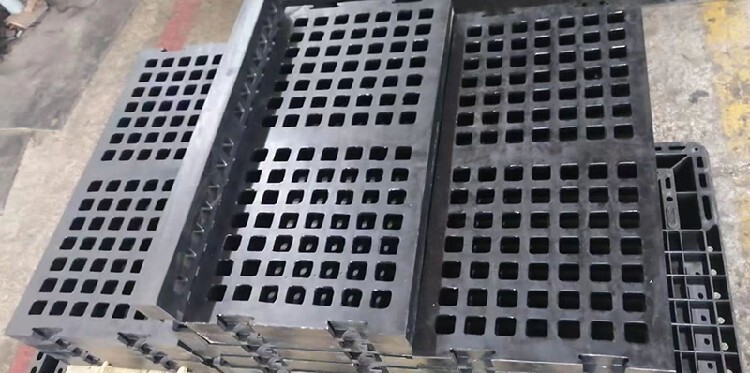

橡膠篩網(wǎng)具有以下優(yōu)點(diǎn)：
1、篩網(wǎng)可以在模壓工藝中增加各種不同的骨架材料，延長(zhǎng)使用壽命；
2、篩網(wǎng)重量較輕便于現(xiàn)場(chǎng)裝卸；
3、篩網(wǎng)阻力大，可降低噪音；
4、篩網(wǎng)可根據(jù)物料的形狀設(shè)計(jì)出不同的孔形，篩孔愈大，單位篩網(wǎng)面積的生產(chǎn)率愈高，篩分效力也越好，但篩孔的大小取決于采用的目的和要求；
5、篩網(wǎng)由于有橡膠的特性，所以使用壽命較長(zhǎng)，承載能力大。

橡膠篩網(wǎng)的質(zhì)檢
1.外觀檢驗(yàn)
篩板表面應(yīng)整潔，無(wú)飛過(guò)，毛剌等，且不允許有雜質(zhì)，無(wú)明顯劃痕,泡狀突起.表面紋路自然,表面無(wú)可見(jiàn)的微粒,無(wú)折射缺陷及澆注口印跡,流痕等. 目測(cè)和手感
2.尺寸檢查
橡膠篩板尺寸按規(guī)定程序批準(zhǔn)的產(chǎn)品設(shè)計(jì)圖紙和各相關(guān)的GB標(biāo)準(zhǔn)制造,符合產(chǎn)品圖樣或技術(shù)文件的要求. 卷尺和卡尺
3.耐燃油性檢查
樣品在40OC的環(huán)境溫度下，放在燃油中浸泡48h后，其本積變化率應(yīng)小于10%，硬度變化為-25RHD以內(nèi)，拉斷強(qiáng)度變化率應(yīng)在-35%以內(nèi)，拉伸變化率在-20%以內(nèi)。

橡膠篩網(wǎng)質(zhì)檢（三）
6.耐老化性能檢查
篩板具有一定的耐老化性。篩板在70OC溫度試驗(yàn)下，經(jīng)72h熱空氣老化試驗(yàn)后，其硬度變化不超過(guò)±15%IRHD，拉伸強(qiáng)度變化率不超過(guò)±30%，拉斷伸長(zhǎng)率變化不超過(guò)-50%。
7.耐溫性能檢查
●低溫試驗(yàn)后試樣敲擊無(wú)破現(xiàn)象,高溫試驗(yàn)后試樣彈性良好，彎折無(wú)龜裂現(xiàn)象。
8.裂縫試驗(yàn)
●根據(jù)樣品具體形狀，用樣品的全部或者取其中的一部分呈長(zhǎng)條型，將其拉長(zhǎng)10%，在變形的情況下，呈南北或東西方向放置三個(gè)月，在這期間通過(guò)肉眼觀察，不允許出現(xiàn)裂縫。

橡膠篩網(wǎng)在加工時(shí)，橡膠為何要塑煉
橡膠塑煉目的在于使橡膠在機(jī)械、熱、化學(xué)等作用下切短大分子鏈，使橡膠臨時(shí)失掉其彈性而使可塑性增大，以知足制造過(guò)程中的工藝要求。如：
使配合劑易于混入，便于壓延壓出，模壓花紋清楚，形狀穩(wěn)固，增添壓型、注壓膠料的流動(dòng)性，使膠料易于滲透纖維，并能提升膠料溶介性及粘著性。自然一些低粘度、恒粘度橡膠有時(shí)也不必定塑煉，國(guó)產(chǎn)標(biāo)準(zhǔn)顆粒膠，標(biāo)準(zhǔn)馬來(lái)西亞橡膠（SMR）。

橡膠篩網(wǎng)在生產(chǎn)上，容易出現(xiàn)的問(wèn)題：脫膠 及解決方案
橡膠-金屬粘接不良
橡膠與金屬的粘結(jié)是橡膠減震產(chǎn)品一個(gè)重要環(huán)節(jié)，橡膠與金屬的粘結(jié)原理，普遍認(rèn)為在低模量的橡膠與高模量的金屬之間，膠粘劑成為模量梯度，以減少粘結(jié)件受力時(shí)的應(yīng)力集中。常用雙涂型膠漿的底涂或單涂型膠粘劑與金屬表面之間主要通過(guò)吸附作用實(shí)現(xiàn)粘結(jié)。底涂型和面涂型膠粘劑之間，以及膠粘劑與橡膠之間通過(guò)相互擴(kuò)散作用和共交聯(lián)作用而實(shí)現(xiàn)粘結(jié)。
橡膠-金屬粘接不良的原因分析及解決方法
1 膠漿選用不對(duì)。解決方法：參考具體使用手冊(cè)，選擇合適的膠粘劑
2金屬表面處理失敗，以致底涂的物理吸附不能很好的實(shí)現(xiàn)。解決方法；粗化金屬表面，金屬粘結(jié)表面一定的粗糙度。常用的處理方法，顯微鏡觀察表面粗糙度從大到小依次是噴砂、拋丸＞磷化＞鍍鋅.金屬表面不能有銹蝕，不能粘到油污、灰塵、雜質(zhì)等
3膠漿涂刷工藝穩(wěn)定性差，膠漿太稀、漏涂、少涂、殘留溶劑等。解決方法；注意操作，防止膠漿漏涂、少涂。
涂好膠漿的金屬件應(yīng)注意充分干燥，讓溶劑充分揮發(fā)，防止殘留溶劑隨硫化時(shí)揮發(fā)，導(dǎo)致粘結(jié)失敗。要一定的涂膠厚度，特別是面涂膠漿。這樣一方面可以有充足物質(zhì)使相互擴(kuò)散和共交聯(lián)作用充分進(jìn)行；另一方面可以實(shí)現(xiàn)一定的模量梯度層
4配方不合理，膠料硫化速度與膠漿硫化速度不一致。解決方法；改進(jìn)配方以有充足的焦燒時(shí)間。模具、配方改進(jìn)，膠料以快的速度到達(dá)粘結(jié)部位。盡量采用普通、半有效硫化體系，提高硫黃用量，以實(shí)現(xiàn)多硫交聯(lián)鍵。改進(jìn)硫化條件（溫度、時(shí)間和壓力）。減少易噴霜物和增塑劑的使用,防止其遷移到橡膠表面，從而影響粘結(jié)。膠料停放時(shí)間太長(zhǎng)，改用新鮮的膠料
5壓力不足。解決方法；增大硫化壓力。注意溢料口、抽真空槽的位置、尺寸，防止局部與大氣過(guò)多溝通以至壓力不足。模具配合緊密，防止局部壓力損失過(guò)大
6膠漿有效成分揮發(fā)或固化。解決方法；硫化前需預(yù)烘的金屬件，應(yīng)注意預(yù)烘的時(shí)間和溫度控制，過(guò)度預(yù)烘會(huì)導(dǎo)致反應(yīng)性物質(zhì)揮發(fā)和膠漿的焦燒（或固化）。操作時(shí)注意防止金屬件在模具內(nèi)停留時(shí)間過(guò)長(zhǎng)
7有已硫化的膠皮、膠屑等異物混入混煉膠，隨橡膠一起硫化，由小面積脫膠，引起制品大面積剝離。解決方法； 加強(qiáng)物料管理

橡膠篩網(wǎng)在加工中容易出現(xiàn)的問(wèn)題-氣泡 及解決方案
常見(jiàn)的有大氣泡和薄皮氣泡兩種。大氣泡表現(xiàn)為橡膠接頭體表面存在體積較大的氣泡。大氣泡產(chǎn)生的原因及解決方法如下：
1制品硫化不充分，導(dǎo)致橡膠制品表面有大氣泡，割開(kāi)其內(nèi)部呈蜂窩海綿狀。解決方法；延長(zhǎng)硫化時(shí)間，提高硫化溫度。硫化時(shí)有足夠的壓力。調(diào)整配方，提高硫化速度
2橡膠-金屬粘接不良會(huì)引起粘結(jié)部位殘留大量氣體，加壓時(shí)氣體收縮。一旦撤去壓力，氣體擴(kuò)散，橡膠層較薄且面積較大的橡膠和金屬之間會(huì)出現(xiàn)氣泡。解決方法； 以1中所述方法解決
3有氣體裹入膠料，氣體不易排除，隨膠料一起硫化，從而在制品表面出現(xiàn)氣泡。解決方法；增加模具合模后放氣次數(shù)。對(duì)模具進(jìn)行抽真空。提高混煉膠溫度。采用門尼粘度較高的橡膠。入料前挑破膠料上的氣泡。改進(jìn)開(kāi)煉機(jī)混煉工藝，盡量避免氣體混入膠料。改進(jìn)注壓條件，使膠料能較慢的進(jìn)入模具型腔。改進(jìn)模具的排氣槽、溢料槽等
4 膠料配方中有易揮發(fā)物。解決方法；注意調(diào)節(jié)適當(dāng)?shù)牧蚧瘲l件，溫度不宜太高。使用的各種原料應(yīng)注意使用前的防潮工作，必要時(shí)可以進(jìn)行干燥。減少使用硫化時(shí)產(chǎn)生氣體等小分子物質(zhì)的原料。減少使用低沸點(diǎn)的增塑劑、填充油、軟化劑
薄皮氣泡表現(xiàn)為產(chǎn)品橡膠部分表皮淺層存在一定數(shù)量的小氣泡。薄皮氣泡產(chǎn)生的原因及解決方法如下所示。
5硫化條件，硫化劑配合不恰當(dāng)。解決方法；注意調(diào)節(jié)適當(dāng)?shù)牧蚧瘲l件，溫度不宜太高。調(diào)節(jié)適當(dāng)?shù)拇龠M(jìn)劑比例，不宜過(guò)高
6 混煉中部分裝橡膠原輔材料的塑料袋，未融化，并均勻分散在混煉膠中。解決方法；提高混煉溫度。盡量去掉塑料包裝袋
