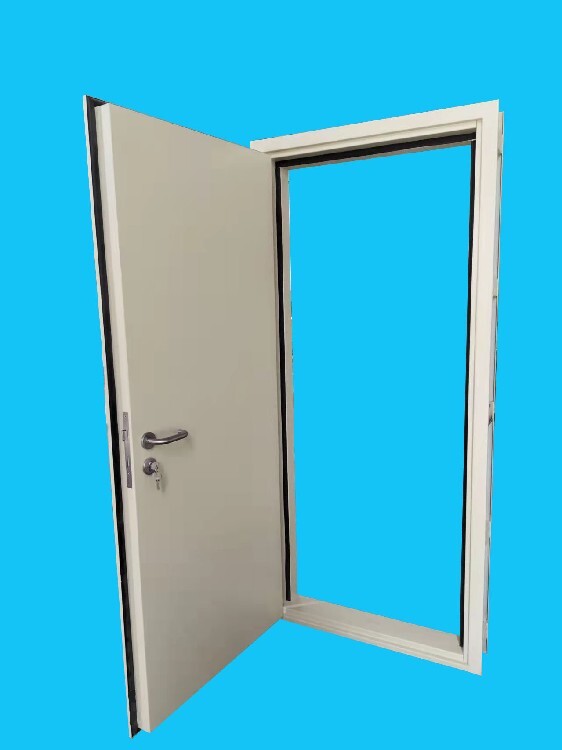

廣東亞圖科技股份有限公司75mm厚門扇隔音門技術說明； 門框厚150mm，用2.0mm厚鋼板多臺階折彎焊接，臺階處安裝三元乙丙密封膠條；門扇用1.5mm厚鋼板+1.5mm厚U型骨架+1.5mm厚鋼板焊接而成， 中間填充隔音板+隔音棉組成,四周安裝三元乙丙密封膠條總厚度75mm；中間隔音板與隔音棉可以有效的、多次的吸收和阻斷聲源的流出； 門扇與門框的門縫和接觸面經過門扇與門框多臺階的曲線對接和密封膠條的多道密封可以有效的切斷聲源從門縫流出傳播得的煩惱.門扇s上安裝 1把防火隔音鎖，與門框間安裝5吋不銹鋼鉸鏈；有下門檻高50mm. 隔音門符合國家標準：GB/T8485-2008<<建筑門窗空氣隔聲性能分級及檢測方法>>和GB/T50121-2005<<建筑隔聲評價標準>>的技術要求。

廣東亞圖科技股份有限公司隔聲門大小和隔聲性能可按隔聲等級要求、安裝空間、防火等級選定。根據用戶需要可裝備各種五金配件。表面經防銹噴涂處理后噴面漆（面漆顏色可以），也可根據用戶要求進行噴塑（噴漆后不可以進行噴塑處理）等表面處理。具有結構合理，整體性好，強度高，施工方便，具有表面平整美觀，開啟靈活，堅固耐用等優點。高耐溫300℃～350℃，能承受氣動負荷2000N/m2，平均隔聲量為39dB（A），高隔聲量達55dB（A）以上。

隔聲門門框與墻壁及頂使用的隔音板的結構基本相同，整扇門是以雙重磁性聲響襯墊或通過相應的密封條來達成聲響上的密閉性。
底部密閉壓縮設計：在隔聲門的底部密閉壓縮設計，此密閉式壓縮設計利用鉸鏈的調整螺絲，在門框中垂直移動整扇門來做調整。門的聲響鑲板低的合格標準是STC47依據ASTM E90和ASTM E413的測試標準。
隔聲觀察窗：采用雙面安裝鋼化玻璃，玻璃厚度至少10mm，在玻璃四周的縫隙采用合成橡膠制的襯墊來加以密閉。雙層玻璃間距離 為60mm。在其夾層里安裝鍍鋅冷溫壓軋聲響鑲板隔離吸音框。
符合國家標 GB/T16403-1996 《純音氣導和骨導聽閾基本測聽法》標準。

廣東亞圖科技股份有限公司隔聲門經過相關部門檢測并出具有效隔聲性能報告，方可投放市場，安裝于新建工程上。國內隔聲門隔聲性能檢驗機構有：“北京國家建筑工程質量監督檢測中心”、“清華大學建筑環境檢測中心”、“上海同濟大學聲學研究所”。
根據中華人民共和國國家隔聲門標準，隔聲門隔聲量分別：達到Rw≥45為Ⅰ級隔聲門，達到45>Rw≥40為II級隔聲門，達到40>Rw≥35為III級隔聲門，達到35>Rw≥30為IV級隔聲門，達到30>Rw≥25為V級隔聲門；國內有產家機構設計出單開隔聲量RW≥53，雙開RW≥47優于鋼質防火隔聲門，不僅能有效降低、隔絕聲污染，同時具備安全防火，達到國國家的水平，符合且了國家建設部 “十一五”關于推廣“單扇防火隔聲門”項目的要求。

廣東亞圖科技股份有限公司1)制作隔聲門時，門扇芯內應用超細玻璃棉絲或巖棉填塞，但不宜擠壓密實，應保持其松軟狀態，以確保其隔音效果。
(2)門扇與門框之間的縫隙，應用海綿橡皮條等彈性材料嵌入門框上的凹槽中，粘牢卡緊。海綿橡皮條的截面尺寸，應比門框上的凹槽寬度大1mm，并凸出框邊2mm，門扇關閉后能將縫隙處擠緊打嚴。

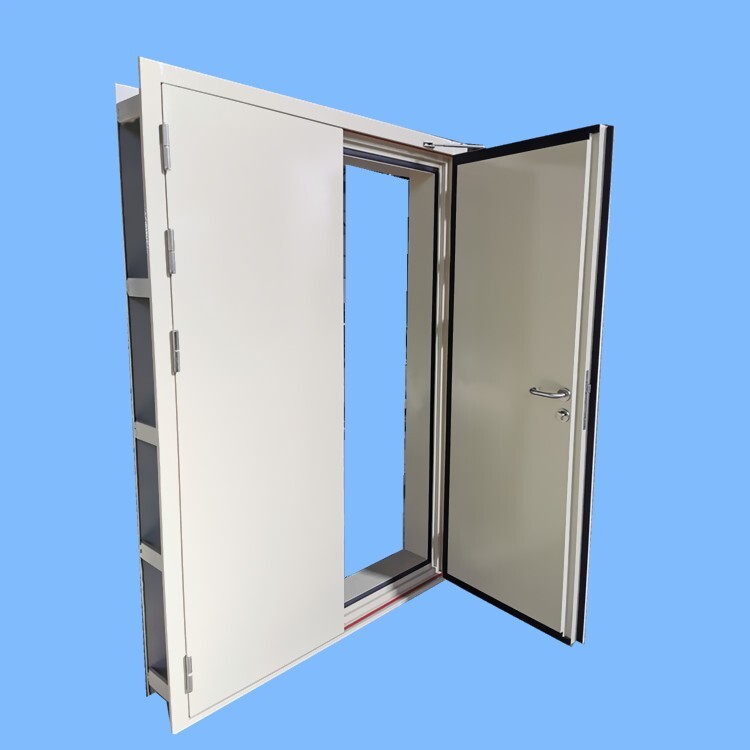

(3)雙扇隔聲門的門扇搭接縫，應做成雙L形縫口。在搭接縫的中間，應設置海綿橡皮條。門扇關閉時，搭接縫兩邊將海綿橡皮條擠緊，門扇之間應留2mm寬的縫隙，接頭處木材與木材不應直接接觸。

廣東亞圖科技股份有限公司4)外包隔聲門宜用人造革進行包裹。在人造革與木門扇之間應填塞巖棉毯，然后用雙層人造革壓條規則地壓在門扇表面，再用泡釘釘牢，人造革表面應包緊、繃平。
(5)在隔聲門扇底部與地面間應留5mm寬的縫隙，然后將3mm厚的橡皮條用通長扁鐵壓釘在門扇下部，與地面接觸處橡皮條應伸長5mm，封閉門扇與地面間的縫隙。
(6)有防水要求的隔聲門，門扇可用耐火纖維板制作，兩面各鑲釘5mm厚的石棉板，再用26號鍍鋅鐵皮滿包，外露的門框部分亦應包裹鍍鋅鐵皮。
(7)隔聲門的五金，應與隔聲門的功能相適應，如合頁應選用無聲合頁等。

廣東亞圖科技股份有限公司1、隔音門墻體采用1.5mm厚的國標冷扎鋼板。
2、隔音門墻體外表面鋼板經過脫脂、磷化、噴塑處理（顏色客戶選擇）
3、隔音門墻體內選用8公分波峰吸音棉。
4、隔音門墻體夾層選用隔音板。
5、墻體夾層選用多規格密度的防火、環保吸音棉、中密度板、阻尼板。
6、 隔音箱 采用汽動開啟裝置，箱體后留直徑50MM的信號轉接孔。
隔音門結構
隔音門結構
