礦用架空乘人裝置猴車托繩輪

我公司可以根據客戶的需求加工訂制，客戶提供產品實物圖，具體尺寸（輪襯直徑、軸直徑、軸長度），或者是來樣來圖加工都可。托壓繩輪按規格可分為直徑175、180、188、200、240、248、260、280。歡迎新老客戶來電訂購。

托輪安裝梁采用貫通梁，兩端埋入側壁0.4米以上,此方案采用的梁長度較大,不能有效地利用11#礦用工字鋼, 且安裝時一側需挖0.8米以上的深度,施工量大,但此方式安裝牢固,外形美觀。

礦用猴車托壓繩輪

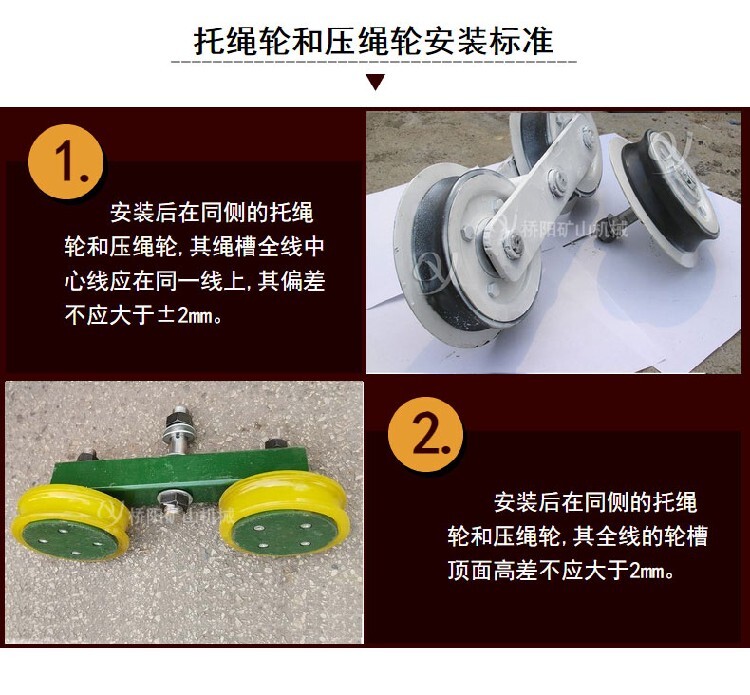

? 托壓輪與鋼絲繩之間相對位置的狀態為壓輪和托輪與鋼絲繩剛好接觸,不能過緊或者過松。

? 過緊將使得鋼絲繩加載在托輪和壓輪上的力過大,抱索器通過時阻力增大,同時加快輪襯的磨損,減少輪襯的使用壽命，過松時，壓輪不與鋼絲繩接觸,會容易掉繩,。托壓輪需經常調整,使托壓兩輪的繩槽中心線偏離差不超過1mm

架空乘人猴車單托輪

我公司生產的單托輪應用于礦山索道。常用規格：單托輪：?180，?200，?240雙托輪：?200，?240單托輪雙托輪又叫托輪、托繩輪、壓繩輪、單托壓繩輪、雙托壓繩輪、裝置托輪。安裝于礦山斜井下猴車上，起到托繩的作用，適用于長距離巷道人員、貨物的運輸，可實現人員靜止上下車和大角度的水平轉彎。礦用架空乘人裝置所用托繩輪輪襯分為三種材質：聚氨酯（聚氨酯材質分注塑工藝和人工澆注工藝，使用壽命和性來講，澆注工藝更優于注塑工藝），尼龍材質，橡膠材質,，復合材質，工程塑料。各種規格一應俱全，支持來圖訂制。

托繩輪的安裝
①將支撐筒用U型卡聯接在工字鋼橫梁上。支撐筒的中心線與先在橫梁上做好的猴車實際運行的中線記號對齊。
②安裝聯接和托繩輪系，托繩輪的上限要走到設計的鋼絲繩高度，托繩輪輪體要沿猴車運行的實際方向，左右方向以支撐筒為中心對稱。
③安裝頂緊螺栓，托繩輪的支承軸與聯接器的間隙應在上面。
④在變坡點處，由于托壓繩輪壓力大，在該處加一組支撐管以增強托壓繩輪穩定性，避免鋼絲繩掉道。
⑤托、壓繩輪每個輪上的鋼絲折角不大于50度。

壓繩輪安裝
①按照設計要求的間隔安裝壓繩輪。
②壓繩輪是通過聯接器與托繩輪安裝在同一個支撐筒上，聯接器的方向與固定托繩輪的聯接器方向相反。
③壓繩輪的安裝方向與托繩輪方向相一致。
④安裝壓繩輪時，支承軸與聯接器的同隙應在下方。
⑤壓繩輪的安裝以壓繩輪接觸鋼絲繩后，向下調整3～5mm左右為宜，不得將鋼絲繩壓的太緊。
⑥在無變坡的地段，安裝壓繩輪時，先不要壓繩輪與鋼繩接觸，距離鋼絲繩大約10mm，將輪系調整完畢，鋼絲繩不掉繩后，再將壓繩輪高度降下來，調整到位。



單托輪是架空乘人裝置上使用多的配件之一，按規格可分為180、200、210、240、260、280（直徑），按用途可分為適用于固定抱索器、活動式抱索器、可摘掛式抱索器三種，各廠家選用規格基本相同，區別在于長軸、短軸，軸粗為25還是30，配套的輪襯變化，我公司可為貴處提供各種配件，提供照片或產品樣品即可供貨。
托繩輪由緊固件1、軸2、輪體3、輪襯4、輪蓋5等組成。
輪體是鑄鐵制造的，托輪輪襯采用耐磨材料，其使用周期是橡膠材料輪襯的兩倍以上。輪體內安裝一對滾動軸承。
當輪襯磨損三分之二（即余厚為三分之一厚度）厚度時，應及時更換輪襯。
