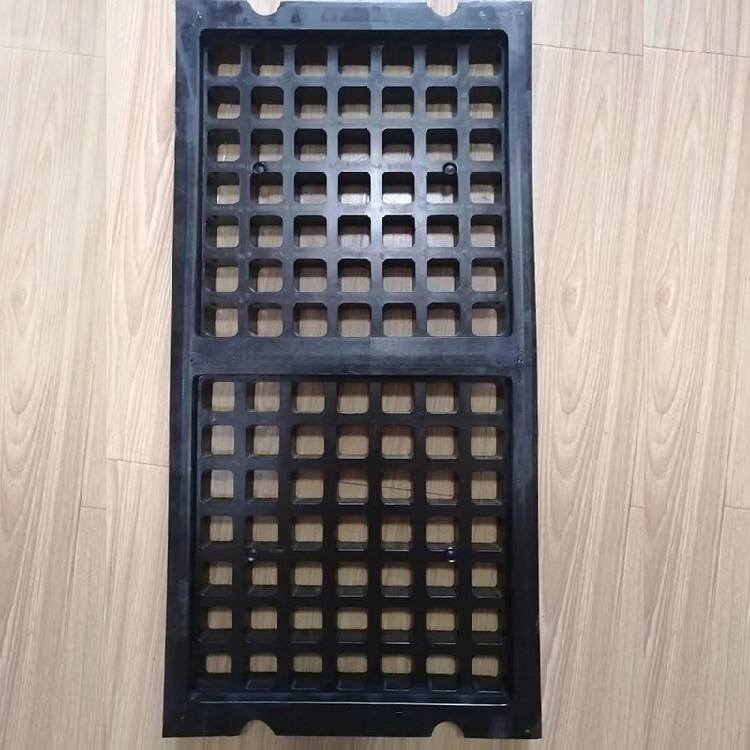

橡膠篩網(wǎng)在篩分設(shè)備中使用，與金屬篩板相比，有以下幾個主要特點(diǎn)：
1、能高度地吸收沖擊力，所以有良好的抗磨損性能，在正常情況下，耐磨橡膠篩網(wǎng)有較長的壽命。
2、噪音低、粉塵少，根據(jù)測定，相同的篩機(jī)使用耐磨橡膠篩網(wǎng)比用金屬篩板可降低噪音5-20分貝左右，并能明顯地減少粉塵飄揚(yáng)，使車間得到一個寧靜清潔的工作環(huán)境；
3、比重小、易安裝、易裝卸運(yùn)輸，篩網(wǎng)重量不到15Kg左右，既減輕了設(shè)備的本身重量，又相應(yīng)減少了篩機(jī)的動力消耗；
4、由于耐磨橡膠篩網(wǎng)本身的結(jié)構(gòu)，使其篩孔具有弛張性能，（即在外力作用下孔徑有小的周期性變化），且篩孔呈倒錐形，所以不易堵孔，具有較好的自凈能力；
5．篩分精度高，由于篩孔是成型一次沖成，所以尺寸準(zhǔn)確，具有編織篩面不可能有的篩分精度。

耐磨橡膠篩網(wǎng)的優(yōu)點(diǎn)：
1、使用壽命長、耐磨：耐磨橡膠篩網(wǎng)由于有橡膠的特性，所以使用壽命較長，承載能力大，其使用壽命與普通金屬篩網(wǎng)相比增加了2~3倍左右，由于耐磨橡膠篩網(wǎng)使用鋼絲繩、鋼板等為骨架材料，能夠在使用過程中高強(qiáng)度地吸收金礦石所帶來的沖擊力，因而耐磨橡膠篩網(wǎng)具有很高的拉伸強(qiáng)度，承載能力能夠達(dá)到金屬篩網(wǎng)的2.5倍以上；
2、使用成本低：耐磨橡膠篩網(wǎng)的重量輕、能夠減輕篩機(jī)的負(fù)荷，節(jié)約電耗，其安裝簡捷，且制造成本較低，維修更換更加方便，耐磨橡膠篩網(wǎng)由于出色的耐磨性能使維修工作量大幅下降，降低了維修量和由于停產(chǎn)維修造成的損失，且維修量大幅下降，維修和更換的次數(shù)減少，這樣企業(yè)的使用成本較金屬篩網(wǎng)降低不少；
3、篩分：耐磨橡膠篩網(wǎng)的篩面內(nèi)擁有自潔性能，可以讓礦石不堵孔，所以篩分，由于原生橡膠的彈性體及自身良好的弛張性能，可以在動態(tài)的情況下有效地避免堵孔現(xiàn)象的發(fā)生，耐磨橡膠篩網(wǎng)能夠在0. 1mm~ 170mm范圍內(nèi)進(jìn)行各種物料的篩分，無論干篩還是濕篩都毫不影響篩分效率；
4、適用范圍廣，可匹配度高：耐磨橡膠篩網(wǎng)的適用范圍廣，能夠適用于任何型號的振動篩機(jī)并可量機(jī)制作，這樣企業(yè)在原有的振動篩機(jī)上可更換耐磨橡膠篩網(wǎng)來使用；
5、篩分精度高：耐磨橡膠篩網(wǎng)的生產(chǎn)工藝采用模具澆注成型工藝，制作工藝特別，孔徑設(shè)計合理并且非常準(zhǔn)確，所以尺寸的顆粒不會堵塞篩孔，這樣篩網(wǎng)篩下物料的粒度能夠很好地符合企業(yè)的要求；
6、工作噪音低：耐磨橡膠篩網(wǎng)在工作時，符合規(guī)格的環(huán)境噪聲標(biāo)準(zhǔn)，根據(jù)實際測定，同樣的篩機(jī)使用耐磨橡膠篩網(wǎng)可比金屬篩網(wǎng)降低噪音5~20分貝，且粉塵飛揚(yáng)的情況大大減少，從而使企業(yè)擁有一個安靜的生產(chǎn)現(xiàn)場。

橡膠篩網(wǎng)具有以下優(yōu)點(diǎn)：
1、篩網(wǎng)可以在模壓工藝中增加各種不同的骨架材料，延長使用壽命；
2、篩網(wǎng)重量較輕便于現(xiàn)場裝卸；
3、篩網(wǎng)阻力大，可降低噪音；
4、篩網(wǎng)可根據(jù)物料的形狀設(shè)計出不同的孔形，篩孔愈大，單位篩網(wǎng)面積的生產(chǎn)率愈高，篩分效力也越好，但篩孔的大小取決于采用的目的和要求；
5、篩網(wǎng)由于有橡膠的特性，所以使用壽命較長，承載能力大。

橡膠篩網(wǎng)原材料的塑煉
生膠富有彈性,缺乏加工時必需的可塑性性能,因此不便于加工。為了提高其可塑性,所以要對生膠進(jìn)行塑煉；這樣,在混煉時配合劑就容易均勻分散在生膠中；同時,在壓延、成型過程中也有助于提高膠料的滲透性〔滲入纖維織品內(nèi)和成型流動性。
將生膠的長鏈分子降解,形成可塑性的過程叫做塑煉。
生膠塑煉的方法有機(jī)械塑煉和熱塑煉兩種。機(jī)械塑煉是在不太高的溫度下,通過塑煉機(jī)的機(jī)械擠壓和摩擦力的作用,使長鏈橡膠分子降解變短,由高彈性狀態(tài)轉(zhuǎn)變?yōu)榭伤軤顟B(tài)。熱塑煉是向生膠中通入灼熱的壓縮空氣,在熱和氧的作用下,使長鏈分子降解變短,從而獲得可塑性。

橡膠篩網(wǎng)的質(zhì)檢（二）
4.耐潤滑油性檢查
樣品在70OC的環(huán)境溫度下，放在潤滑油中浸泡72h后，其體積變化率在-10%~+15%之間，硬度變化為-5~+10RHD之間，拉斷強(qiáng)度變化率應(yīng)在10%以內(nèi)，伸長變化率在-30%以內(nèi)。
5.硬度檢查
篩板硬度應(yīng)符合產(chǎn)品圖紙或技術(shù)文件的要求。常用橡膠件的材質(zhì)及硬度值，僅作為一般批產(chǎn)件驗收參考，如有特殊要求時，請以經(jīng)確認(rèn)的技術(shù)要求執(zhí)行。

橡膠篩網(wǎng)質(zhì)檢（三）
6.耐老化性能檢查
篩板具有一定的耐老化性。篩板在70OC溫度試驗下，經(jīng)72h熱空氣老化試驗后，其硬度變化不超過±15%IRHD，拉伸強(qiáng)度變化率不超過±30%，拉斷伸長率變化不超過-50%。
7.耐溫性能檢查
●低溫試驗后試樣敲擊無破現(xiàn)象,高溫試驗后試樣彈性良好，彎折無龜裂現(xiàn)象。
8.裂縫試驗
●根據(jù)樣品具體形狀，用樣品的全部或者取其中的一部分呈長條型，將其拉長10%，在變形的情況下，呈南北或東西方向放置三個月，在這期間通過肉眼觀察，不允許出現(xiàn)裂縫。

橡膠制品分類（二）
橡膠制品按原材料分，橡膠制品可分為干膠制品及膠乳制品兩大類。凡以干膠為原料制得的橡膠制品統(tǒng)稱干膠制品，如輪胎、膠帶、膠管等。這類產(chǎn)品產(chǎn)量占橡膠制品產(chǎn)量的90％以上。凡直接從膠乳制得的產(chǎn)品統(tǒng)稱膠乳制品，如膠乳手套、氣球、海綿等。這類產(chǎn)品產(chǎn)量不到橡膠制品總產(chǎn)量的10％。
橡膠制品按生產(chǎn)方法分，橡膠制品可分為模型制品和非模型制品。凡橡膠在金屬模型中定型并硫化的制品，均可統(tǒng)稱為模型制品，如輪胎、橡膠密封制品及橡膠減震制品等。但在橡膠工業(yè)中習(xí)慣地將模型制品理解為除輪胎以外的橡膠模型制品。凡不在模型中定型并硫化的產(chǎn)品，統(tǒng)稱為非模型制品，如膠帶、膠管、膠布、膠輥等。有的橡膠制品（如膠鞋等）可用模型法和非模型法生產(chǎn)。

橡膠篩網(wǎng)在加工時，橡膠為何要塑煉
橡膠塑煉目的在于使橡膠在機(jī)械、熱、化學(xué)等作用下切短大分子鏈，使橡膠臨時失掉其彈性而使可塑性增大，以知足制造過程中的工藝要求。如：
使配合劑易于混入，便于壓延壓出，模壓花紋清楚，形狀穩(wěn)固，增添壓型、注壓膠料的流動性，使膠料易于滲透纖維，并能提升膠料溶介性及粘著性。自然一些低粘度、恒粘度橡膠有時也不必定塑煉，國產(chǎn)標(biāo)準(zhǔn)顆粒膠，標(biāo)準(zhǔn)馬來西亞橡膠（SMR）。

橡膠篩網(wǎng)在加工中容易出現(xiàn)的問題-氣泡 及解決方案
常見的有大氣泡和薄皮氣泡兩種。大氣泡表現(xiàn)為橡膠接頭體表面存在體積較大的氣泡。大氣泡產(chǎn)生的原因及解決方法如下：
1制品硫化不充分，導(dǎo)致橡膠制品表面有大氣泡，割開其內(nèi)部呈蜂窩海綿狀。解決方法；延長硫化時間，提高硫化溫度。硫化時有足夠的壓力。調(diào)整配方，提高硫化速度
2橡膠-金屬粘接不良會引起粘結(jié)部位殘留大量氣體，加壓時氣體收縮。一旦撤去壓力，氣體擴(kuò)散，橡膠層較薄且面積較大的橡膠和金屬之間會出現(xiàn)氣泡。解決方法； 以1中所述方法解決
3有氣體裹入膠料，氣體不易排除，隨膠料一起硫化，從而在制品表面出現(xiàn)氣泡。解決方法；增加模具合模后放氣次數(shù)。對模具進(jìn)行抽真空。提高混煉膠溫度。采用門尼粘度較高的橡膠。入料前挑破膠料上的氣泡。改進(jìn)開煉機(jī)混煉工藝，盡量避免氣體混入膠料。改進(jìn)注壓條件，使膠料能較慢的進(jìn)入模具型腔。改進(jìn)模具的排氣槽、溢料槽等
4 膠料配方中有易揮發(fā)物。解決方法；注意調(diào)節(jié)適當(dāng)?shù)牧蚧瘲l件，溫度不宜太高。使用的各種原料應(yīng)注意使用前的防潮工作，必要時可以進(jìn)行干燥。減少使用硫化時產(chǎn)生氣體等小分子物質(zhì)的原料。減少使用低沸點(diǎn)的增塑劑、填充油、軟化劑
薄皮氣泡表現(xiàn)為產(chǎn)品橡膠部分表皮淺層存在一定數(shù)量的小氣泡。薄皮氣泡產(chǎn)生的原因及解決方法如下所示。
5硫化條件，硫化劑配合不恰當(dāng)。解決方法；注意調(diào)節(jié)適當(dāng)?shù)牧蚧瘲l件，溫度不宜太高。調(diào)節(jié)適當(dāng)?shù)拇龠M(jìn)劑比例，不宜過高
6 混煉中部分裝橡膠原輔材料的塑料袋，未融化，并均勻分散在混煉膠中。解決方法；提高混煉溫度。盡量去掉塑料包裝袋
