我們都知道金屬是會導電的，水跟人體都會導電，而衛生間用水是非常多的，也有金屬在衛生間里面，衛生間里少不了電燈、吹風機、排氣扇還有電熱水器等等，用電器是非常多的，要是不小心就會成為一個電擊高發的地方。

聰明人衛生間都會裝電位聯結端子箱，它主要是裝在衛生間淋浴間這樣水電集合的地方，能有效的起到防觸電的作用?？赡苡行┤藢Φ入娢宦?lián)結端子箱不熟悉，所以就不會安裝它，這樣做是不對的，它的好處有很多。

衛生間等電位是局部等電位，目的是消除局部的電勢差，(電壓差)避免人體在衛生間意外觸電。通常衛生間等電位在交工時，已經與樓體的總等電位通過扁鐵，鋼筋，導線進行連接?？偟入娢慌c樓體結構鋼筋，避雷系統，金屬管道等進行連接，并且直接接地極，同時連接建筑總配電箱，總地線。

等電位聯結端子箱適用于一般工業與民用建筑物電氣裝置，回防間接接觸電擊和防接地故障引起的爆炸和火災的等電位聯結、建筑物防雷和電子信息。設備防瞬態過電壓及干擾等。

資訊

我

關注

搜索

什么是等電位?衛生間局部等電位聯結有多重要?帶你深一層了解

電商知識交流關注
2021-09-24 22:05
nsx斷路器,電子電工完整配合,給您暢通的工作生活設施nsx斷路器,品牌,高質,安全無憂,陪你度過美好時光.
nsx斷路器,電子電工完整配合,給您暢通的工作生活設施nsx斷路器,品牌,高質,安全無憂,陪你度過美好時光.
選購弱電箱,市場認證,30天退換貨,定制服務,按約發貨.
選購弱電箱,市場認證,30天退換貨,定制服務,按約發貨.
pz30配電箱-品牌電子設備等你來選購,職能辦公,安全生活.
pz30配電箱-品牌電子設備等你來選購,職能辦公,安全生活.
等電位的含義也就是“將設備等外殼或金屬部分與地線聯結”。一般用于配電室內作重復接地用,也用于住戶的帶洗浴設備的衛生間內，用于洗浴設備及相關插座的接地。


廣告2021好玩?zhèn)髌婢W(wǎng)頁游戲大全，傳奇游戲平臺，眾多傳奇游戲強勢來襲^^2021年網頁游戲，免費送VIP！福利多多，玩...

等電位聯結端子箱適用于一般工業與民用建筑物電氣裝置，回防間接接觸電擊和防接地故障引起的爆炸和火災的等電位聯結、建筑物防雷和電子信息。設備防瞬態過電壓及干擾等。


廣告專注創新與品質服務-開啟醫療用電新高度^^采用進口生產線及制造工藝ISO9001認證企業.

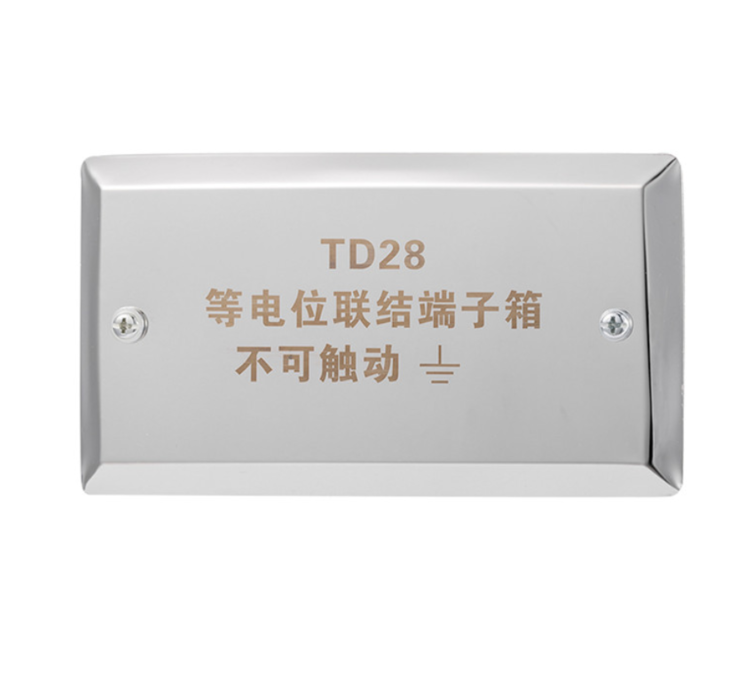

等電位聯接端子箱將建筑物如高層住宅、醫院、泳池等內的鋼筋網，配電盤中的PE線端子、插座、上下水管、暖氣管道，煤氣管道，衛生間的金屬浴盆、浴架、淋浴器扶手、電冰箱、空調、導電地板的金屬網絡將其聯接到各自的答等電位聯接端子箱內的端子板上，從而構成各自的等電位體，保護人和設備的安全。

如今衛生間承載的功能越來越多，各類電器進入衛生間也給用電安全帶來隱患。人體洗浴時人體阻抗會降低，且浴室內有各種用電器具。2011版《住宅設計規范》也對衛生間的電氣設計給予高度重視。明確規定住宅衛生間安裝“等電位”。

在衛生間內作“局部等電位聯結”，可使衛生間處于同一電位，有助于減少電位差，防止出現危險的接觸電壓。由此可見，“等電位”就好比是消火栓，也好比是汽車中的安全氣囊，其安全性和重要性不可忽視。

等電位與接地是兩個不同的概念，PE線是接地，LEB線接的也可以是地，也可以不是地，只要讓衛生間處于同一電位即可。衛生間插座內的PE線可能會帶上危險電位，這時就通過LEB(局部等電位)對該電位進行鉗制，故LEB線并非是PE支線。

1)總等電位聯結

總等電位聯結是將建筑物電氣裝置外露導電部分與裝置外導電部分電位基本相等的連接。通過進線配電箱近旁的總等電位聯結端子板(接地母排)將下列導電部分互相連通:

1)進線配電箱的PE(PEN)母排;

2)金屬管道如給排水、熱力、煤氣等干管;

3)建筑物金屬結構;

4)建筑物接地裝置。

建筑物每一電源進線都應做總等電位聯結，各個總等電位聯結端子板間應互相連通。

對衛生間內的插座盒用BV-4mm2銅芯線，通過直徑20mm塑料管與等電位聯結端子箱互相連通。對各預留接通點用BVR線與金屬物體連接。衛生間內的金屬管道的連接處一般不需加跨接線，若發現導通不良時，應作跨接。

當衛生間內的水管是塑料管或復合金屬管時，等電位跨接線可接在末端水龍頭上;采用金屬水管時，跨接線直接接在水管上。若衛生間內有水表還應對其進行跨接。將衛生間金屬吊頂?shù)凝埞桥c預留在墻面上的連接螺栓用BVR線進行連接。注意若衛生間內給水管采用PPR等塑料給水管材，但衛生器具為金屬產品時也應做等電位聯結。

1)金屬管道上的閥門、儀表等裝置需加跨接線連成電氣通路。

(2)煤氣管入戶處應插入一絕緣段(如在法蘭盤間插入絕緣板)，并在此絕緣段兩端跨接火花放電間隙，由煤氣公司實施。

(3)導體間的連接可根據實際情況采用焊接或螺栓連接，要求做到連接可靠。
