三重高壓旋噴鉆機廠家 三重管旋噴樁機水泵價格

高壓旋噴樁基本工藝類型有三種，即單管法、二重管法、三重管法。

單管旋噴法

通過單根管路，利用20MPa左右的高壓漿液，噴射沖切破壞土體，同時借助注漿管的旋轉和提升，使?jié){液與土體混合凝固，成樁直徑為40～60cm。其加固質量好，施工速度快和成本低，但固結體直徑較小。

二重管旋噴法

在單管法的基礎上又加以壓縮空氣，并使用雙通道的二重灌漿管。在管的底部側面有一個同軸雙重噴嘴，高壓漿液以20MPa左右的壓力從內噴嘴中高速噴出，在射流的外圍加以0.7MPa左右的壓縮空氣噴出。在土體中形成直徑明顯增加的柱狀固結體，直徑可達60～80cm。

3三重管旋噴法

使用分別輸送水、氣、漿三種介質的三重灌漿管。在以高壓裝置產生的20MPa左右的高壓水噴射流的周圍，環繞一股0.7MPa左右的圓筒狀氣流，進行高壓水噴射流和氣流同軸噴射沖切土體，形成較大的空隙，再另由泥漿泵注入壓力為2～5MPa的漿液填充，噴嘴坐旋轉和提升運動，然后在土提中形成較大的柱狀固結體，直徑可達80～100cm。

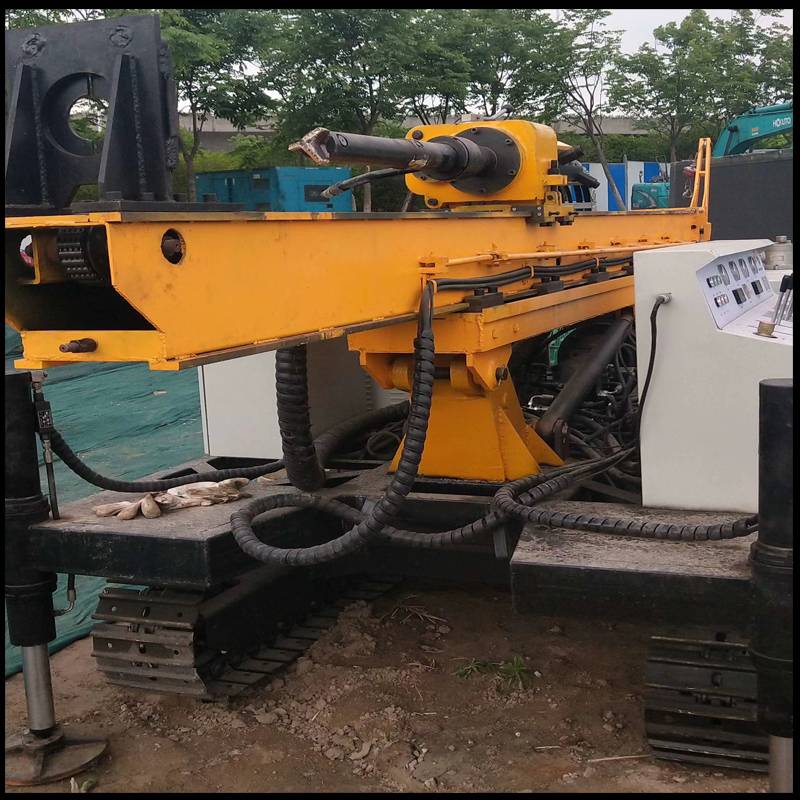

XPL-60B型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備的動力頭回轉速度顯示裝置。

2. 配備的動力頭提升速度顯示裝置。

3. 配備的鉆塔垂直度顯示裝置。鉆機對孔、定位準確快捷。

4. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。

5. 采用全液壓動力頭傳動，無級變速，鉆進，勞動強度低。

6. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

7. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

8. 動力頭行程長，可接3米鉆桿，減少輔助時間。

9. 轉速可達260轉每分鐘，有效的提高了工作效率。

10. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安全性保障。

三 、主要技術參數：

1.扭矩：4000 N.m

2.動力頭轉速：0～260r/min

3.動力頭行程：3500 mm

4.動力頭額定提升力：30 kN

5.動力頭允許加壓力：35 kN

6 .鉆孔深度：60 m

7 .鉆桿直徑：Φ50 mm；Φ60 mm；Φ73 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：30 Kw+18.5Kw+1.5Kw

10. 外形尺寸    [施工尺寸]：3500×2050×5600mm（長寬高）

                      [運輸尺寸]：5600×2050×2000mm（長寬高）

11. 整機重量：4500 kg

12. 橫向移動：1500mm

13.系統壓力：20 MPa

14.爬坡度：25°

15.行走速度：2km/h

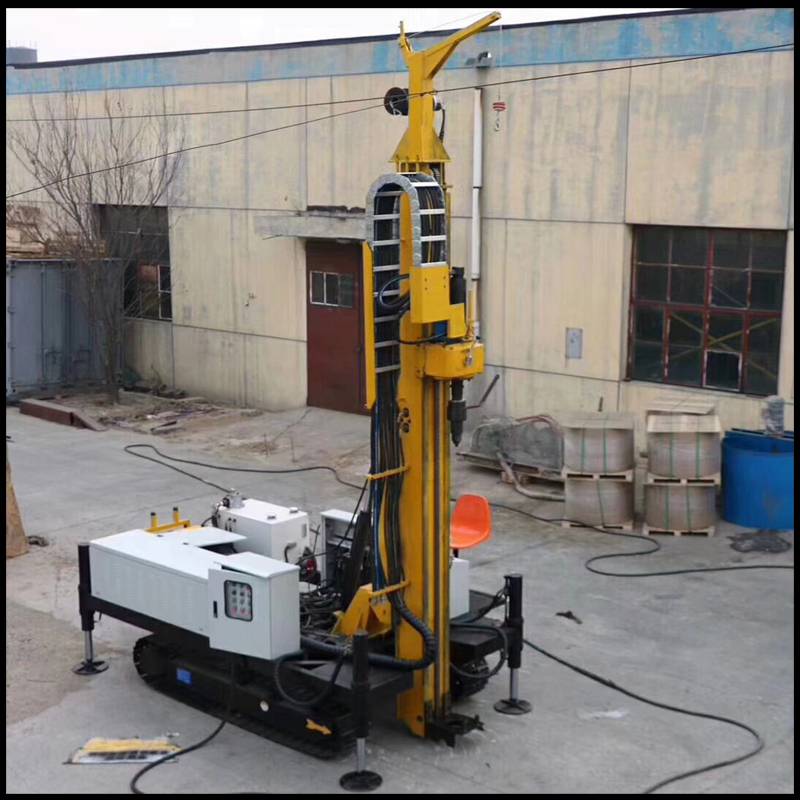

XPL-60B型履帶旋噴鉆機，適用于高壓旋噴單重管/雙重管/三重管等施工，還可用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。鉆桿的提升速度，回轉速度，垂直度都帶數顯表顯示，一次接3米鉆桿，施工效率更高！

旋噴樁提升

當噴射注漿管插入設計深度后，接通泥漿泵，然后由下向上旋噴，同時漿泥漿清理排出，噴射時，先應達到預定的噴射壓力、噴漿后在逐漸提升旋噴管，以防扭斷旋噴管。為樁底端的質量，噴嘴下沉到設計深度時，在原位位置旋轉10秒鐘左右，帶孔口冒漿正常后在旋噴提升。鉆桿的旋轉和提升應連續進行，不得中斷，鉆機發生故障，應停止提升鉆桿和旋轉，以防斷樁，并立即檢修排出故障，為提高樁底端質量，在樁底部1.0m范圍內應適當增加噴漿旋噴時間。在旋噴提升過程中，可根據不同的土層，調整旋噴參數。
