礦用挖掘式裝載機主要由行駛、挖掘、輸送三大機構及液壓、電氣二大系統組成。通過各部分的協調和配合，終由液壓、電氣執行元件和機械傳動機構實現所規定的動作，完成各作業過程。

本機集液壓行走，挖掘采集，輸送，裝車四種性能。其中液壓行走功能是通過液壓馬達驅動前后車輪，液壓馬達具有前行、后退、自動剎車三種性能；四輪驅動具有著地力，推動力強等特點，挖掘采集功能由機械手完成，機械手具有挖掘、伸臂、裝料，卸料性能，大臂可上升、下降，左右回轉，挖掘采集的操縱由全液壓控制，由六個操作手柄控制，每個手柄控制二個動作，共十二個動作。輸送，裝車性能由輸送機系統完成，其輸送架由液壓缸控制升降，輸送架下降時可將前輪支起，同時輸送架前接料口與礦石接觸面更緊密，工作時穩定性更強，同時可以集合散料，平整場地。傳送帶寬度為650mm，傳送速度約為5m/秒，傳送帶由液壓馬達帶動滾筒、使傳送機性能更穩定，使用壽命更長。

壓系統工作循環過程如附圖六中所示（黑色線條及箭頭為進油管和進油流向，藍色線條及箭頭為回油管和回油流向）：通過液壓油管，液壓油箱、液壓泵、相串連后與多路換向閥、與液壓轉向器油缸、多路換向閥與鏟斗油缸、大臂油缸、斗桿油缸、輸送架油缸、液壓馬達、單向閥與回轉座油缸之間均以液壓油管相連；轉向器、多路換向閥、閥均通過回油支管與回油總管相連；回油總管與液壓油散熱器、液壓油濾清器、液壓油箱相串連。

注意事項
1、用戶熟悉本說明書，嚴格按照本說明書進行作用操作、維護保養。不按本說明書要求進行違章操作、使用維護，造成車損或人員傷害，由用戶自已負責。

2、本車有專人操作，非操作人員不準亂開、亂動。非工作時間挖斗應落地，嚴禁懸空停放。

3、作業前須檢查三相電源是否均衡，各相電壓應指示正常（380V），嚴禁缺相啟動電機。

4、作業前須經空載運轉和無負荷操作，待油溫不低于20℃時方可進行作業，若油溫80℃時應排查原因。

5、操作者應熟記每一手柄的動作，要達到憑手感操縱，視線應集中在扒斗上。扳動手柄時，動作要平穩，以免造成液壓沖擊，損壞元件及結構件。

6、在作業或調試時，在鏟斗所及范圍內嚴禁站人，禁止接觸轉動部位。出現故障或有異常雜音，應立即停車檢查,并切斷總電源。

7、嚴禁私自調整安全閥壓力，以免損壞液壓元件或影響性能,如私自調整工作壓力屬違章操作行為。

8、操縱手柄卡滯時，不得硬行操作，應進行檢查排除卡滯現象。

9、液壓系統在不同的季節應使用相應型號的液壓油；液壓油應定期更換，200小時進行更換，以后每1000小時更換一次。

10、后橋應定期更換齒輪油，50小時，以后每500小時更換一次。

11、特別注意：在輸送架升起，人在輸送架下進行維修作業時，在輸送架下有可靠的安全支撐，以防輸送架突然落下傷人。

12、對電源的安全要求：電源接入，要防止漏電造成對人的傷害。

13、特別注意：后橋與減速箱之間傳動軸上聯接軸套的固定位置的狀態，在需要外力拖動本機時，須脫開聯接軸套；在本機進行作業時，使聯接軸套復位，擰緊緊固螺絲使其固定。

14、井下使用時應配備便攜式甲烷報警儀。

15、在上坡（下坡）工作（行走）時，換檔需在靜止狀態下進行，將輪胎（或前面）墊枕木以防滑移發生安全事故。

裝載機采用公路運輸，可將機器用起重機或行車直接吊到拖車上。前后輪胎要墊上三角枕木，采用繩索將裝載機的輪胎系在拖車適當位置，平放并捆扎牢固，方可出廠運輸。裝載機應存放在備有防雨、防曬設施的場所，存放六個月以上應重新進行防銹處理。

在軟土地帶實操以后，應了解土壤松實程度，或需要注意限制鏟斗的挖掘范疇，避免滑坡、塌方等事故發生和與以及車體沉陷較深。在水中實操以后，應需要注意車體應許的水深范疇;要是水平面很高，回轉支承內部會因水的操作變得潤滑不利，發動機風扇葉片受水擊打變得損失，電器線路元件因而水的侵入發生短路與或斷路。

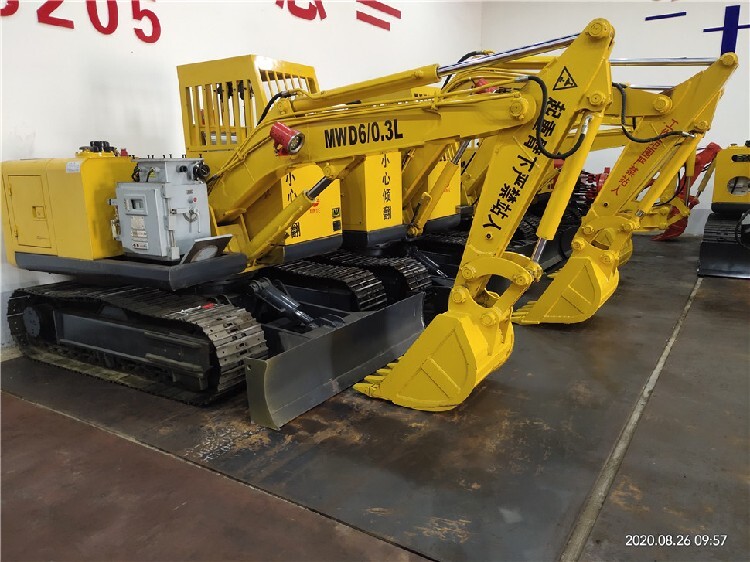

底盤常見的故障有：


1.電動挖掘機護鏈板出現磨損過度的情況，護鏈板不能實現對履帶的限位，履帶板擺動太大，會造成脫鏈。


2.組成履帶軌道的幾組輪子的徑向平面不處在同一個平面上，會出現軌道不齊，無法和履帶更好的契合，導致履帶轉動運行不暢，導致履帶脫離軌道。


3.履帶太松，松垮的履帶在轉彎操作的時候，或地面不平時，會有比較大的晃動，履帶軌道不能起到很好的導向作用，履帶脫軌也就在所難免了。
